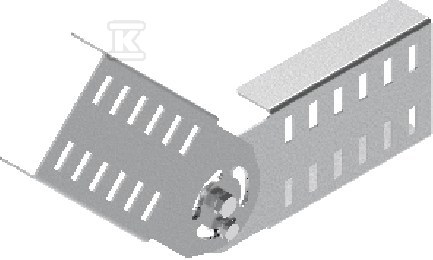

Łącznik przegubowy LGSUCH200 290602

Uniwersalny łącznik przegubowy do tras kablowych prowadzonych pod kątem

Łączy elementy trasy kablowej prowadzonej pod różnym kątem z pełną regulacją położenia i blokadą ustawienia. Rozwiązanie przeznaczone do łączenia koryt i drabin samonośnych w miejscach załamań, przejść przez przeszkody oraz zmian kierunku prowadzenia instalacji. Dzięki przegubowej budowie pozwala zachować ciągłość trasy bez konieczności cięcia i dodatkowych elementów przejściowych.

Konstrukcja i materiały

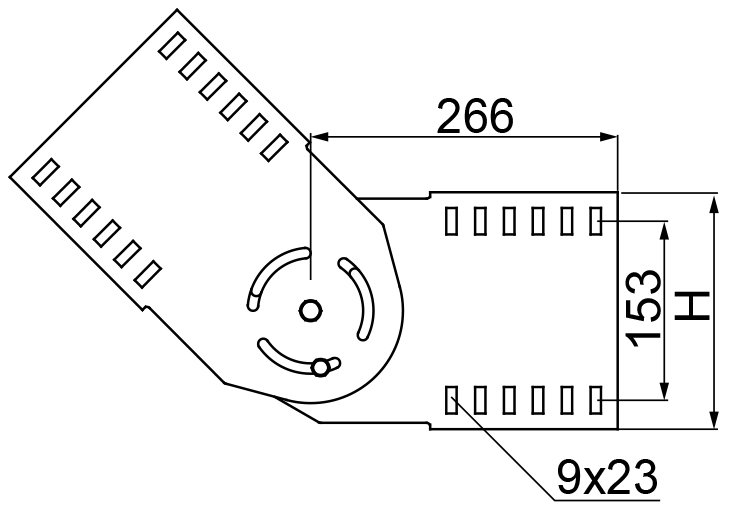

Wykonany ze stali o grubości blachy 2,0 mm. Długość łącznika wynosi 432 mm, a wysokość ściany bocznej 200 mm, co odpowiada przekrojom używanym w typowych trasach kablowych. Standardowe zabezpieczenie powierzchni to ocynk ogniowy. W ofercie bazowej materiał to stal cynkowana metodą ocynku ciągłego zgodnie z PN-EN 10346:2015-09.

Na zamówienie dostępne są warianty:

• F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
• E - stal nierdzewna
• L - lakierowanie w standardowej palecie RAL

Taka baza materiałowa pozwala dobrać wersję do warunków środowiskowych i wymagań estetycznych instalacji.

Regulacja kąta i montaż

Przegub umożliwia regulację kąta w pełnym zakresie z blokadą, co daje stabilne utrzymanie ustawienia po dociśnięciu śrub. Konstrukcja jest uniwersalna dla koryt i drabin samonośnych, bez konieczności stosowania dedykowanych adapterów.

Do montażu producent proponuje 8 kpl. śrub montażowych. Rozwiązanie to sprawdza się zarówno przy łączeniu dwóch odcinków w płaszczyźnie poziomej, jak i przy przejściu na inny poziom lub przy zmianie nachylenia trasy.

Zastosowanie w trasach kablowych

Łącznik stosuje się tam, gdzie trasa musi zmienić kierunek w sposób płynny lub kątowy, np. przy obejściu słupów, ścian, stropów czy przy wejściu do pomieszczeń technicznych. Dzięki blokadzie kąta nie ma luzów roboczych po zamontowaniu, a całość zachowuje sztywność mechaniczną całej linii.

Uniwersalność wobec koryt i drabin samonośnych ogranicza liczbę referencji na placu budowy i upraszcza logistykę.
