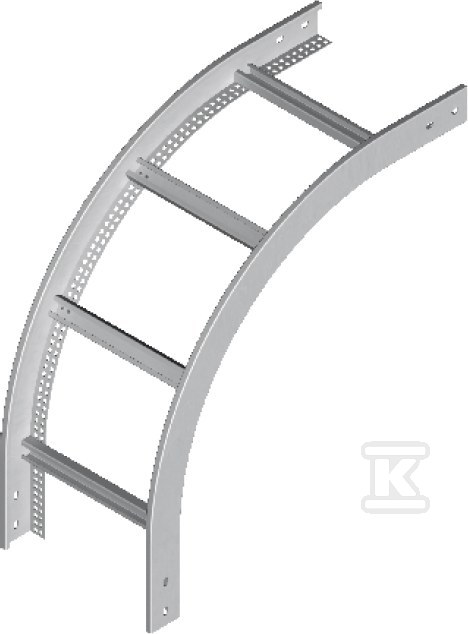

Łuk pionowy zewnętrzny LPDZP100H45N 449010

Łuk pionowy zewnętrzny – zmiana kierunku trasy kablowej

Ten łuk pionowy, wykonany ze stali, służy do zmiany kierunku prowadzenia trasy kablowej w instalacjach elektrycznych. Jest kompatybilny z korytkami kablowymi o szerokości 100 mm i wysokości 45 mm, co zapewnia uniwersalność zastosowania. Kąt nachylenia łuku jest regulowany, co pozwala na dopasowanie do specyficznych warunków montażu.

Konstrukcja i materiały

Łuk jest wykonany z wytrzymałej stali, dostępnej w różnych wariantach wykończenia: stal cynkowana metodą Sendzimira (S), stal cynkowana metodą zanurzeniową (F) oraz stal nierdzewna (E). Dodatkowo, istnieje możliwość lakierowania w standardowej palecie RAL (L), co pozwala na dopasowanie koloru do otoczenia lub wymagań projektu. Grubość blachy wynosi 1,5 mm, co gwarantuje odpowiednią sztywność i trwałość konstrukcji.

Montaż i kompatybilność

Do prawidłowego montażu łuku wymagane są łączniki LDCH... oraz śruby SGKM8x14 lub SGM8x14 (po 4 sztuki łączników i 16 kompletów śrub). Szczególną uwagę należy zwrócić na dobór odpowiednich elementów mocujących w zależności od użytej drabiny kablowej – dostępne są szczebla przystosowane do montażu uchwytów kablowych UK/UKO... i UKP.... Produkt spełnia funkcję E-90, co oznacza jego zdolność do wytrzymywania wysokich temperatur przez określony czas, zapewniając bezpieczeństwo instalacji w przypadku pożaru.

Zastosowanie

Łuk pionowy LPDZP100H45N znajduje zastosowanie w instalacjach elektrycznych w budynkach użyteczności publicznej, przemysłowych oraz mieszkaniowych. Pozwala na elastyczne prowadzenie tras kablowych, omijanie przeszkód i dostosowanie instalacji do specyficznych warunków przestrzennych. Jest to szczególnie przydatne podczas modernizacji istniejących instalacji lub budowy nowych obiektów.
