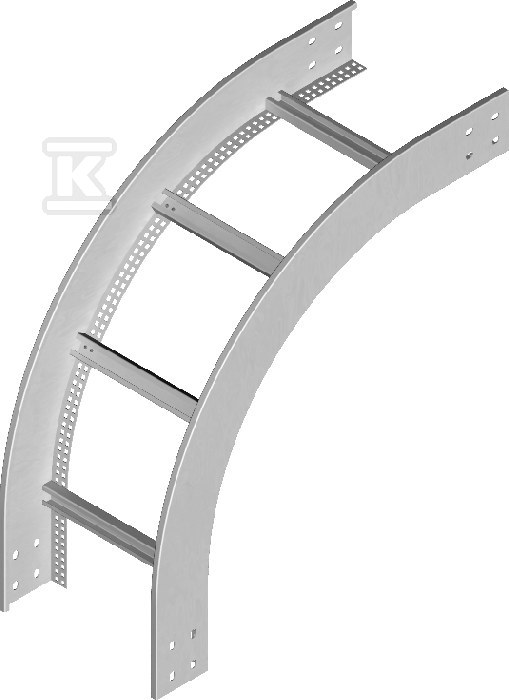

Łuk pionowy zewnętrzny LPDZP200H120N 484620

Łuki pionowe – zmiana kierunku trasy kablowej

Ten łuk pionowy zewnętrzny, wykonany ze stali, służy do efektywnej zmiany kierunku prowadzenia tras kablowych w instalacjach. Jest przeznaczony do koryt kablowych o szerokości 200 mm i wysokości 120 mm, co zapewnia kompatybilność z popularnymi systemami. Kąt nachylenia jest regulowany, co daje elastyczność podczas montażu i dostosowania do specyfiki instalacji.

Konstrukcja i montaż

Łuk ma grubość blachy 1,5 mm, co gwarantuje jego wytrzymałość i odporność na obciążenia. Do montażu potrzebne są łączniki LDCH… (4 sztuki) oraz śruby SGKM8x14 lub SGM8x14 (16 kompletów). Szczeble łuku zostały zaprojektowane tak, aby umożliwić montaż uchwytów kablowych typu UK/UKO… i UKP…, co dodatkowo zwiększa funkcjonalność systemu.

Materiały i wykończenie

Standardowo łuk wykonany jest ze stali cynkowanej metodą Sendzimira (PN-EN 10346:2015-09). Na zamówienie dostępna jest również wersja:

• stal cynkowana metodą zanurzeniową (PN-EN ISO 1461:2023-02), zapewniająca wyższą odporność na korozję,
• stal nierdzewna – idealna do środowisk wymagających szczególnej odporności chemicznej,
• lakierowanie w standardowej palecie RAL – możliwość dopasowania koloru do otoczenia lub wymagań projektu.

Dzięki możliwości wyboru materiału i wykończenia, łuk ten może być stosowany w różnorodnych warunkach i aplikacjach. Zapewnia solidne i trwałe połączenie elementów trasy kablowej, minimalizując ryzyko uszkodzeń i przerw w działaniu instalacji.
