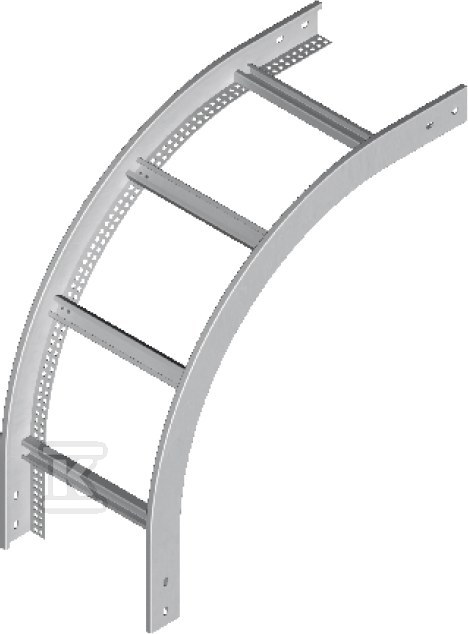

Łuk pionowy zewnętrzny LPDZP200H45N 449020

Łuk pionowy zewnętrzny – zmiana kierunku trasy kablowej

Ten łuk pionowy, przeznaczony do systemów koryt kablowych, umożliwia płynną i efektywną zmianę kierunku prowadzenia tras kablowych. Jest to kluczowy element w instalacjach elektrycznych, zapewniający elastyczność i możliwość dostosowania do specyfiki projektu. Wykonany ze stali, gwarantuje wytrzymałość i niezawodność.

Konstrukcja i zastosowanie

Łuk LPDZP200H45N jest dedykowany do koryt kablowych o szerokości 200 mm i wysokości 45 mm. Jego regulowany kąt pozwala na precyzyjne dopasowanie do potrzeb instalacji. Grubość blachy 1,5 mm zapewnia odpowiednią sztywność konstrukcji. Produkt ten znajduje zastosowanie zarówno w instalacjach wewnętrznych, jak i zewnętrznych, gdzie wymagana jest solidna i trwała infrastruktura kablowa. Dodatkowo, spełnia on funkcję E-90, co oznacza, że może być wykorzystywany w systemach przeciwpożarowych.

Materiały i opcje wykonania

Łuk dostępny jest w różnych wariantach materiałowych:

• Stal cynkowana metodą Sendzimira (S): Standardowe wykonanie zgodne z normą PN-EN 10346:2015-09 – zapewnia dobrą ochronę przed korozją.
• Stal cynkowana metodą zanurzeniową (F): Wyższa odporność na korozję, zgodna z normą PN-EN ISO 1461:2023-02 – idealna do trudnych warunków środowiskowych.
• Stal nierdzewna (E): Najwyższa odporność na korozję – rekomendowana do zastosowań w agresywnym środowisku chemicznym lub wilgotnym.
• Lakierowanie (L): Możliwość lakierowania w dowolnym kolorze z palety RAL – pozwala na estetyczne dopasowanie do otoczenia.

Do montażu łuku wymagane są łączniki LDCH... oraz śruby SGKM8x14 lub SGM8x14 (po 16 kompletów). Należy pamiętać o wyborze odpowiednich szczebli drabinki (DK... lub DU...) oraz pasujących uchwytów kablowych (UKZ..., UK...). Zamawiając kształtki, należy podać symbol drabiny, aby zapewnić kompatybilność elementów. Opcja E90 dostępna jest dla szerokości koryt od 100 do 400 mm.
