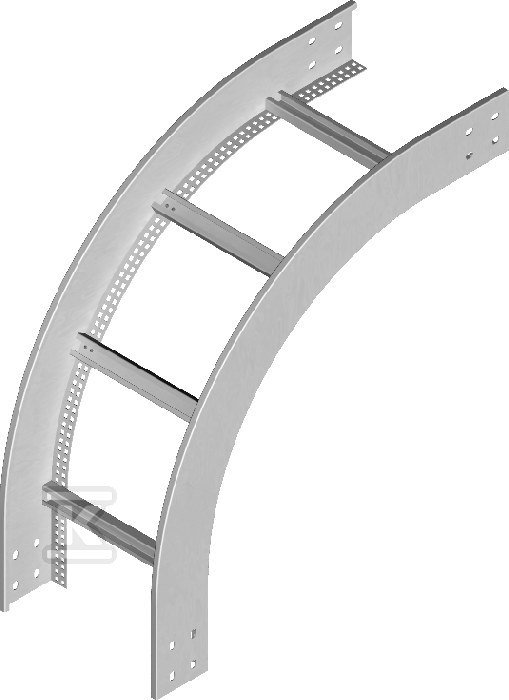

Łuk pionowy zewnętrzny LPDZP300H100N 499031

Łuk pionowy do koryt kablowych – zmiana kierunku trasy

Ten łuk pionowy, wykonany ze stali, służy do zmiany kierunku prowadzenia tras kablowych w instalacjach elektrycznych. Jest przeznaczony do koryt kablowych o szerokości 300 mm i wysokości 100 mm. Jego regulowany kąt pozwala na dopasowanie do specyficznych potrzeb instalacji.

Konstrukcja i montaż

Łuk jest wykonany z blachy o grubości 1,5 mm. Dostępne są różne wersje materiałowe: stal cynkowana metodą Sendzimira (standard), stal cynkowana metodą zanurzeniową, stal nierdzewna oraz wersja lakierowana w palecie kolorów RAL (na zamówienie). Montaż łuku wymaga użycia dodatkowych elementów – 4 łączników LDCH… oraz 16 kompletów śrub SGKM8x14 lub SGM8x14.

Zastosowania i kompatybilność

Łuki pionowe znajdują zastosowanie w instalacjach elektrycznych, gdzie konieczna jest zmiana kierunku prowadzenia koryt kablowych. Szczeble łuku zostały zaprojektowane tak, aby umożliwić montaż uchwytów kablowych typu UK/UKO… i UKP…, co zwiększa elastyczność systemu i pozwala na optymalne ułożenie przewodów.

Wybór materiału

• Stal cynkowana metodą Sendzimira (S): Standardowe wykonanie, zapewniające dobrą ochronę przed korozją. Zgodność z normą PN-EN 10346:2015-09.
• Stal cynkowana metodą zanurzeniową (F): Wyższa odporność na korozję, szczególnie polecana w trudnych warunkach środowiskowych. Zgodność z normą PN-EN ISO 1461:2023-02 (dostępna na zamówienie).
• Stal nierdzewna (E): Najwyższa odporność na korozję, idealna do zastosowań w agresywnym środowisku (dostępna na zamówienie).
• Lakierowanie RAL (L): Możliwość dopasowania koloru do otoczenia lub wymagań projektu (dostępne na zamówienie).
