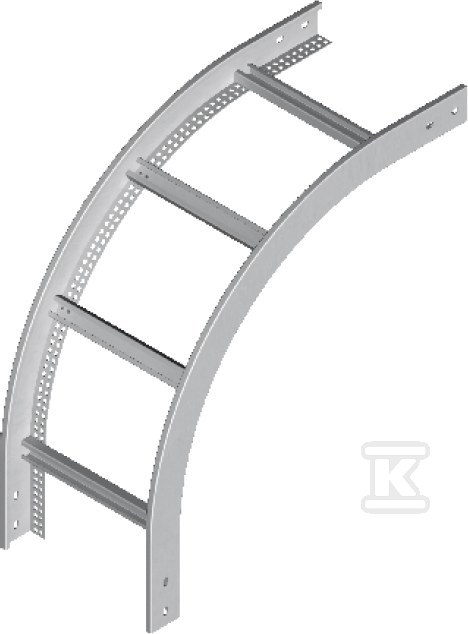

Łuk pionowy zewnętrzny LPDZP300H45N 449030

Łuk pionowy do koryt kablowych – zmiana kierunku trasy

Ten łuk pionowy, wykonany ze stali, służy do zmiany kierunku prowadzenia trasy kablowej w systemach koryt kablowych. Zapewnia płynne przejście i optymalne prowadzenie przewodów, minimalizując ryzyko ich uszkodzenia. Jest to element niezbędny przy projektowaniu instalacji elektrycznych i teletechnicznych, gdzie wymagana jest zmiana kierunku prowadzenia kabli w pionie.

Konstrukcja i zastosowanie

Łuk jest przeznaczony do koryt kablowych o szerokości 300 mm i wysokości 45 mm. Jego konstrukcja umożliwia regulację kąta zgięcia, co zapewnia elastyczność podczas montażu i dostosowanie do specyficznych warunków instalacyjnych. Wykonany ze stali, gwarantuje wytrzymałość i odporność na obciążenia mechaniczne. Grubość blachy wynosi 1,5 mm, co przekłada się na stabilność i trwałość elementu.

Dodatkowo, łuk ten spełnia funkcję E-90, co oznacza, że zapewnia ochronę przed ogniem przez określony czas – istotne w instalacjach wymagających wysokiego poziomu bezpieczeństwa pożarowego. Montaż łuku wymaga użycia łączników LDCH… oraz śrub SGKM8x14 lub SGM8x14 (4 sztuki łączników i 16 kompletów śrub).

Materiały i opcje wykonania

Dostępne są różne opcje materiałowe, aby dopasować łuk do konkretnych potrzeb:

• Stal cynkowana metodą Sendzimira (S): Standardowe wykonanie zgodne z normą PN-EN 10346:2015-09 – zapewnia dobrą ochronę przed korozją.
• Stal cynkowana metodą zanurzeniową (F): Dostępna na zamówienie, zgodna z normą PN-EN ISO 1461:2023-02 – zapewnia wyższą odporność na korozję, szczególnie w trudnych warunkach środowiskowych.
• Stal nierdzewna (E): Dostępna na zamówienie – idealna do zastosowań w agresywnym środowisku chemicznym lub wymagających najwyższej higieny.
• Lakierowanie (L): Dostępna na zamówienie w standardowej palecie RAL – pozwala na dopasowanie koloru do otoczenia lub wymagań projektu.

Szczególnie warto zwrócić uwagę na możliwość montażu uchwytów kablowych UK/UKO… oraz UKP… dzięki specjalnie przystosowanym szczeblom. Pamiętaj o wyborze odpowiednich elementów przy składaniu zamówienia!
