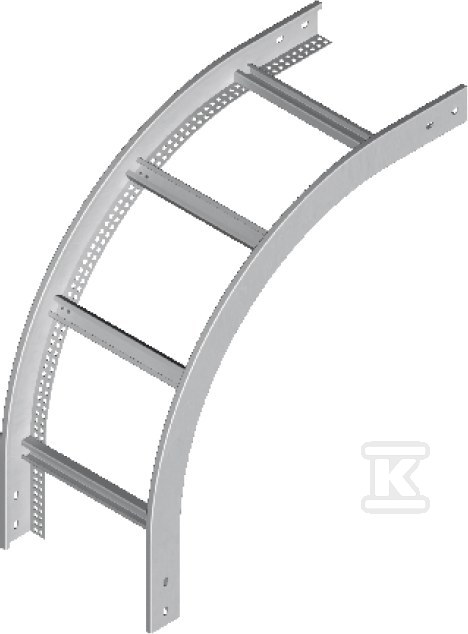

Łuk pionowy zewnętrzny LPDZP400H45N 449040

Łuk pionowy zewnętrzny – zmiana kierunku trasy kablowej

Ten łuk pionowy, wykonany ze stali, służy do zmiany kierunku prowadzenia tras kablowych w instalacjach. Jest przeznaczony do stosowania z korytkami kablowymi o szerokości 400 mm i wysokości 45 mm. Jego regulowany kąt pozwala na elastyczne dopasowanie do specyfiki instalacji.

Konstrukcja i montaż

Łuk jest wykonany z blachy o grubości 1,5 mm, co zapewnia mu odpowiednią wytrzymałość mechaniczną. Do montażu wymagane są dodatkowo łączniki LDCH… oraz śruby SGKM8x14 lub SGM8x14 (po 16 kompletów i 4 łączniki). Dzięki temu instalacja jest stabilna i bezpieczna.

Dodatkowo, dostępne są różne warianty materiałowe:

• S – stal cynkowana metodą Sendzimira (zgodna z PN-EN 10346:2015-09) – standardowe wykonanie.
• F – stal cynkowana metodą zanurzeniową (zgodna z PN-EN ISO 1461:2023-02) – dostępna na zamówienie, zapewnia wyższą odporność na korozję.
• E – stal nierdzewna – również dostępna na zamówienie, idealna do środowisk o podwyższonych wymaganiach higienicznych lub agresywnych chemicznie.
• L – możliwość lakierowania w standardowej palecie RAL – na zamówienie, pozwala na dopasowanie koloru do otoczenia.

Zastosowanie i bezpieczeństwo

Łuk ten spełnia funkcję E-90, co oznacza, że zapewnia ochronę przeciwpożarową dla szerokości od 100 do 400 mm. Możliwość montażu szczebli drabinki DK… z pasującymi uchwytami kablowymi UKZ… lub DU… z uchwytami UK… zwiększa funkcjonalność i pozwala na optymalne prowadzenie kabli. Pamiętaj o podaniu symbolu drabinki przy zamawianiu kształtek, aby dobrać odpowiednie szczebla i uchwyty.
