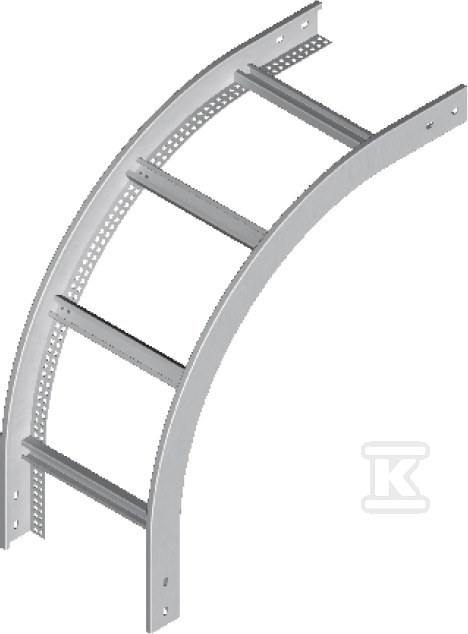

Łuk pionowy zewnętrzny LPDZP400H50N 459040

Łuk pionowy do koryt kablowych – zmiana kierunku trasy

Ten łuk pionowy, wykonany ze stali, służy do zmiany kierunku prowadzenia tras kablowych w instalacjach elektrycznych. Jest przeznaczony do koryt kablowych o szerokości 400 mm i wysokości 50 mm. Jego konstrukcja pozwala na regulację kąta zgięcia, co zapewnia elastyczność podczas montażu i dostosowania do specyfiki instalacji.

Materiały i wykonanie

Łuk dostępny jest w różnych wariantach materiałowych:

• Standardowo: stal cynkowana metodą Sendzimira (PN-EN 10346:2015-09) – zapewnia dobrą ochronę przed korozją w typowych warunkach środowiskowych.
• Na zamówienie:
  • Stal cynkowana metodą zanurzeniową (PN-EN ISO 1461:2023-02) – zwiększona odporność na korozję, idealna do trudnych warunków atmosferycznych i przemysłowych.
  • Stal nierdzewna – najwyższa odporność na korozję, rekomendowana do zastosowań w agresywnym środowisku chemicznym lub wilgotnym.
  • Lakierowanie w standardowej palecie RAL – możliwość dopasowania koloru do otoczenia lub wymagań projektu. Grubość blachy wynosi 1,5 mm.

Montaż i kompatybilność

Do prawidłowego montażu łuku wymagane są dodatkowe elementy:

• 4 łączniki LDCH…
• 16 kompletów śrub SGKM8x14 lub SGM8x14.

Konstrukcja łuku została zaprojektowana z myślą o łatwym montażu dodatkowych akcesoriów:

• Szczeble przystosowane są do montażu uchwytów kablowych UK/UKO… i UKP… co pozwala na optymalne prowadzenie i zabezpieczenie kabli wewnątrz koryta.

Ten element systemu koryt kablowych jest szczególnie przydatny tam, gdzie konieczne jest płynne i bezpieczne prowadzenie tras kablowych wokół przeszkód lub w miejscach wymagających zmiany kierunku. Regulowany kąt pozwala na precyzyjne dopasowanie do potrzeb konkretnej instalacji.
