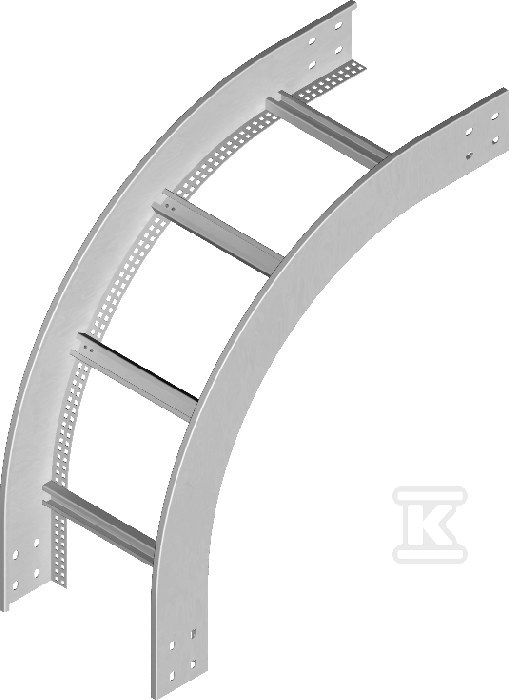

Łuk pionowy zewnętrzny LPDZP400H80N 489040

Łuki pionowe zewnętrzne – zmiana kierunku trasy kablowej

Ten łuk pionowy, wykonany ze stali, służy do zmiany kierunku prowadzenia tras kablowych w instalacjach. Jest dedykowany do koryt kablowych o szerokości 400 mm i wysokości 80 mm. Jego regulowany kąt pozwala na dopasowanie do specyficznych potrzeb instalacji.

Konstrukcja i montaż

Łuk jest przystosowany do montażu z wykorzystaniem łączników LDCH… oraz śrub SGKM8x14 lub SGM8x14 (wymagane 4 łączniki i 16 kompletów śrub). Dodatkowo, szczeble łuku umożliwiają montaż uchwytów kablowych UK/UKO… i UKP…, co zwiększa elastyczność systemu. Grubość blachy wynosi 1,5 mm, co zapewnia odpowiednią wytrzymałość i stabilność konstrukcji.

Materiały i wykończenie

Standardowo łuk wykonany jest ze stali cynkowanej metodą Sendzimira (PN-EN 10346:2015-09). Na zamówienie dostępna jest również wersja:

• stal cynkowana metodą zanurzeniową (PN-EN ISO 1461:2023-02),
• stal nierdzewna,
• stal z lakierowaniem w standardowej palecie RAL.

Wybór odpowiedniego materiału pozwala na dostosowanie łuku do specyficznych warunków środowiskowych i wymagań projektu.
