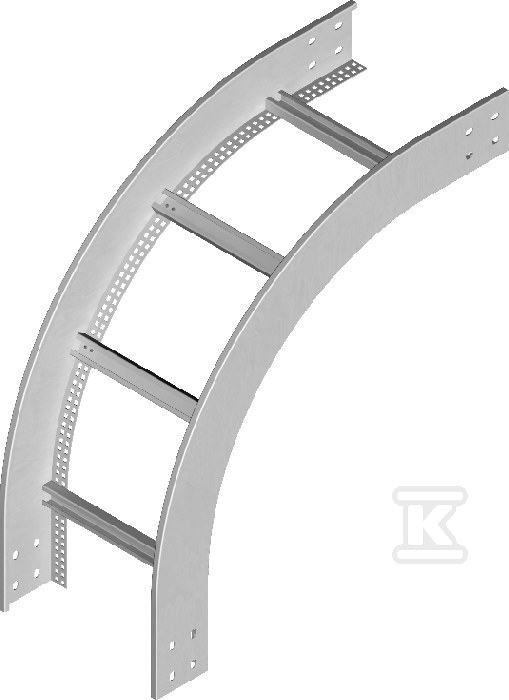

Łuk pionowy zewnętrzny LPDZP600H120N 484660

Łuki pionowe zewnętrzne – zmiana kierunku trasy kablowej

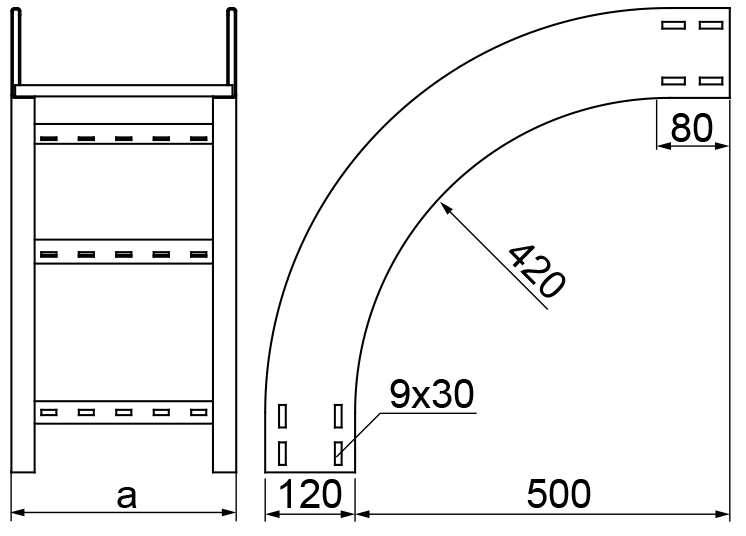

Ten łuk pionowy zewnętrzny, wykonany ze stali, służy do efektywnej zmiany kierunku prowadzenia tras kablowych. Jest kompatybilny z korytkami kablowymi o szerokości 600 mm i wysokości 120 mm. Jego regulowany kąt pozwala na dopasowanie do specyficznych potrzeb instalacji.

Konstrukcja i montaż

Łuk jest wykonany z blachy o grubości 1,5 mm. Dostępne są różne warianty materiałowe: stal cynkowana metodą Sendzimira (standardowo, zgodna z PN-EN 10346:2015-09), stal cynkowana metodą zanurzeniową (na zamówienie, zgodna z PN-EN ISO 1461:2023-02) oraz stal nierdzewna (na zamówienie). Dodatkowo, możliwe jest lakierowanie w standardowej palecie RAL (na zamówienie).

Montaż łuku wymaga użycia 4 łączników LDCH… oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Konstrukcja łuku została zaprojektowana tak, aby umożliwić montaż uchwytów kablowych typu UK/UKO… i UKP…. To ułatwia organizację i zabezpieczenie przewodów wewnątrz korytek.

Zastosowanie i korzyści

• Elastyczność: Regulowany kąt zapewnia możliwość dopasowania do różnych konfiguracji instalacji.
• Wytrzymałość: Wykonanie ze stali gwarantuje solidność i trwałość konstrukcji.
• Możliwość personalizacji: Dostępność różnych materiałów i opcji lakierowania pozwala na dopasowanie do specyficznych warunków środowiskowych i estetycznych wymagań.
• Kompatybilność: Przystosowany do współpracy z popularnymi łącznikami i uchwytami kablowymi, co upraszcza proces montażu i integracji z istniejącą infrastrukturą.
• Zgodność z normami: Materiały użyte do produkcji spełniają wymagania norm PN-EN 10346:2015-09 oraz PN-EN ISO 1461:2023-02 (w zależności od wybranego wariantu).

Łuk pionowy zewnętrzny to praktyczne rozwiązanie dla instalatorów elektryków oraz osób odpowiedzialnych za projektowanie i utrzymanie systemów kablowych. Umożliwia on tworzenie przejrzystych i bezpiecznych tras kablowych, zapewniając łatwy dostęp do przewodów w razie potrzeby konserwacji lub modyfikacji instalacji.
