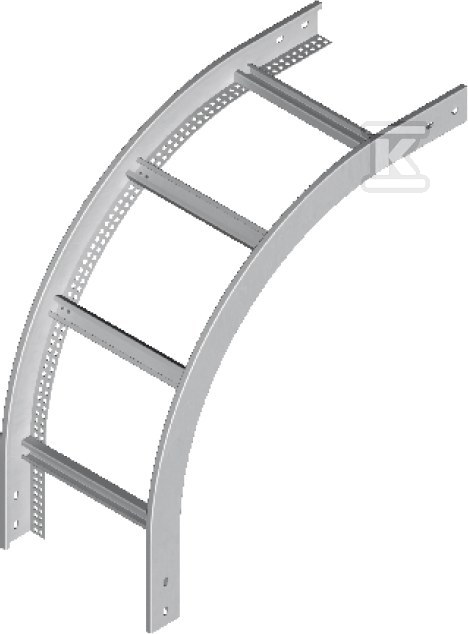

Łuk pionowy zewnętrzny LPDZP600H45N 449060

Łuki pionowe do koryt kablowych – optymalizacja trasy kablowej

Ten łuk pionowy zewnętrzny, przeznaczony do koryt kablowych o szerokości 600 mm i wysokości 45 mm, stanowi kluczowy element systemu prowadzenia instalacji elektrycznych. Służy do zmiany kierunku trasy kablowej, zapewniając elastyczność i możliwość dopasowania do specyfiki projektu. Wykonany ze stali, oferuje wytrzymałość i niezawodność, niezbędną w wymagających warunkach przemysłowych i komercyjnych.

Konstrukcja i montaż

Łuk charakteryzuje się regulowanym kątem, co pozwala na precyzyjne dopasowanie do potrzeb instalacji. Grubość blachy 1,5 mm gwarantuje sztywność i odporność na obciążenia. Montaż wymaga użycia 4 łączników LDCH... oraz 16 kompletów śrub SGKM8x14 lub SGM8x14 – co warto uwzględnić planując zakup. Dodatkowo, producent oferuje opcję wykonania w klasie E90 dla koryt o szerokości od 100 do 400 mm, zwiększając odporność ogniową instalacji.

Materiały i wykonanie

Dostępne są różne warianty materiałowe, dostosowane do specyficznych wymagań projektu:

• S – stal cynkowana metodą Sendzimira (PN-EN 10346:2015-09) – standardowe rozwiązanie zapewniające dobrą ochronę antykorozyjną.
• F – stal cynkowana metodą zanurzeniową (PN-EN ISO 1461:2023-02) – zapewnia wyższą odporność na korozję, szczególnie w trudnych warunkach środowiskowych.
• E – stal nierdzewna – idealna do zastosowań wymagających najwyższej odporności na korozję, np. w przemyśle chemicznym lub spożywczym.
• L – lakierowanie w standardowej palecie RAL – umożliwia dopasowanie koloru do otoczenia lub wymagań projektowych.

Warto pamiętać o możliwości zamówienia kształtek z uwzględnieniem konkretnego typu drabiny (szczebel DK... z uchwytem UKZ... lub szczebel DU... z uchwytem UK...), co zapewnia pełną kompatybilność systemu. Dzięki temu instalacja jest spójna i łatwa w rozbudowie.
