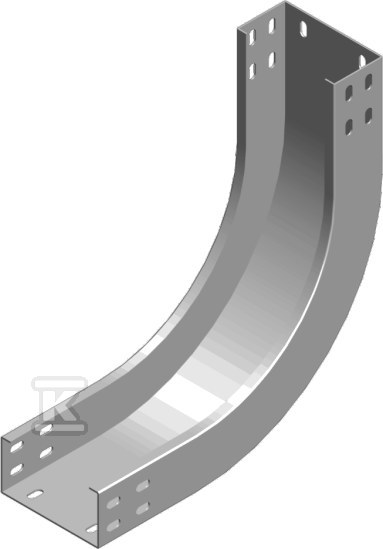

Łuk wewnętrzny 90° LZWP100H50 351810

Zmiana kierunku trasy kablowej w pionie dla korytka 100 mm x 50 mm

Kształtka przeznaczona do prowadzenia kabli w korytkach o szerokości 100 mm i wysokości 50 mm umożliwia płynne przejście trasy w pionie w górę pod kątem 90°. Wewnętrzny promień 140 mm ogranicza promieniowe naprężenia kabli i ułatwia utrzymanie promienia gięcia zgodnego z wymaganiami dla przewodów instalacyjnych. Blacha o grubości 1,5 mm zapewnia sztywność łuku przy zachowaniu możliwości montażu bez dodatkowego wzmocnienia.

Konstrukcja i materiał

Wykonanie ze stali z zabezpieczeniem powierzchniowym przez cynkowanie metodą zanurzeniową zgodnie z PN-EN ISO 1461:2023-02. Powłoka cynkowa zapewnia odporność korozyjną w typowych warunkach instalacji przemysłowych i obiektowych. Grubość blachy 1,5 mm przekłada się na stabilność geometryczną i odporność na odkształcenia podczas montażu oraz eksploatacji. Na zamówienie dostępna jest wersja ze stali nierdzewnej oraz lakierowana w standardowym kolorze RAL.

Montaż i zastosowanie

Łuk przeznaczony jest do połączenia z korytkiem kablowym 100 x 50 mm. Do połączenia kształtki z korytkiem należy zastosować łączniki LZC oraz śruby SGKFM6x12 lub SGFM6x12. Model dostarczany jest bez łącznika. Zmiana kierunku pionowy wznoszący. Dzięki temu instalator uzyskuje czytelny przebieg trasy, a użytkownik końcowy zachowuje dostęp do przewodów bez ryzyka uszkodzenia izolacji.

Parametry geometryczne i warunki pracy

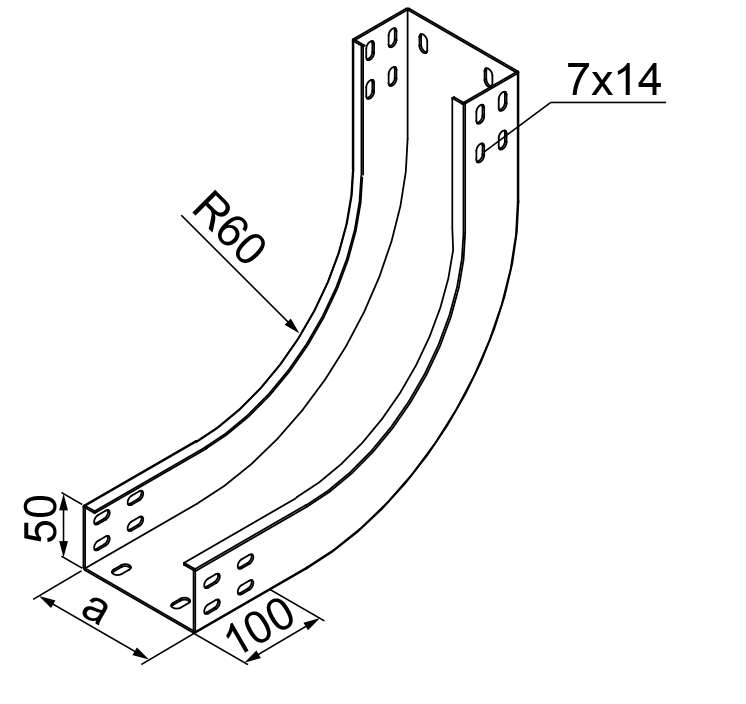

Kształtka współpracuje z korytkiem o szerokości 100 mm i wysokości 50 mm. Promień wewnętrzny 140 mm pozwala na zachowanie dopuszczalnego promienia gięcia dla większości kabli instalacyjnych. Wymiary opakowania to około 50 mm szerokości, 100 mm wysokości i 400 mm długości, masa z opakowaniem ok. 0,76 kg, masa samej kształtki ok. 1,2 kg. Stalowa konstrukcja bez perforacji bocznej zapewnia pełną powierzchnię nośną dla kabli.
