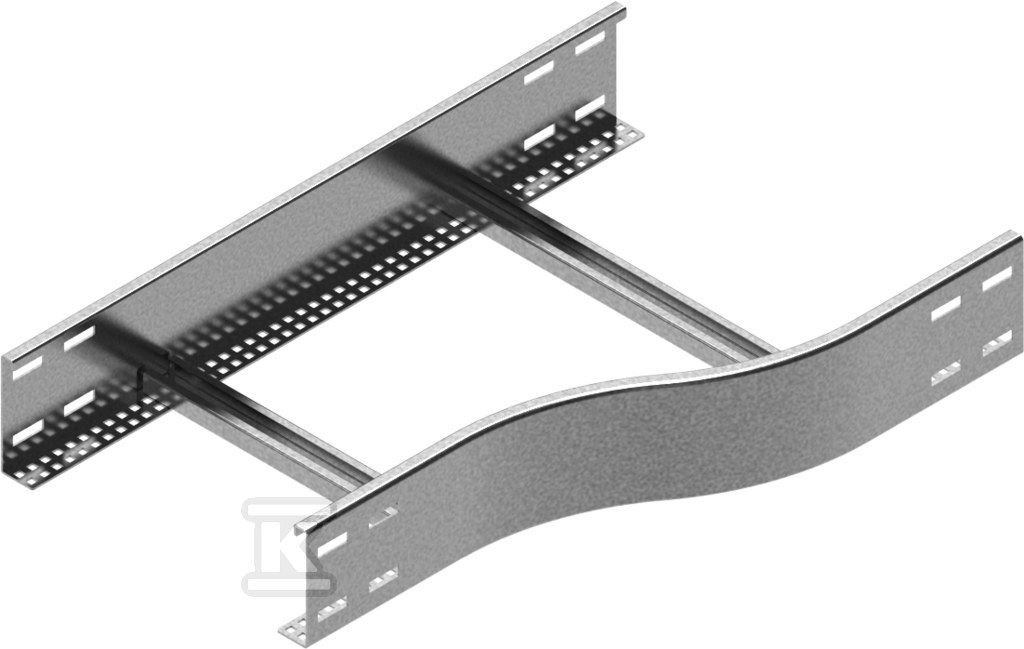

Redukcja prawa RDPP300/200H100N 413131

Zmiana szerokości trasy kablowej w prawo

Redukcja pozwala płynnie przejść z szerszej części trasy kablowej na węższą bez przerywania prowadzenia kabli. Przejście wykonane jest ze stali o grubości blachy 1,5 mm, z zabezpieczeniem powierzchni ocynkiem ogniowym. Wymiary przejścia to 300 mm po stronie większej i 200 mm po stronie mniejszej, co daje wyraźną redukcję szerokości w jednym elemencie. Masa elementu wynosi ok. 2,28 kg, co ułatwia manipulację na etapie montażu.

Konstrukcja i materiał

Podstawowy wariant to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja ze stalą cynkowaną metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Grubość blachy 1,5 mm zapewnia sztywność połączenia przy zachowaniu możliwości dopasowania do istniejącej trasy. Element nie jest przeznaczony do utrzymania sprawności działania w czasie pożaru w klasach E30/E90.

Montaż i zastosowanie

Redukcja przeznaczona jest do tras kablowych i służy do zmiany szerokości prowadzenia. Do prawidłowego montażu należy użyć 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Szczeble konstrukcji są przystosowane do montażu uchwytów kablowych UK/UKO oraz UKP, co pozwala na bezpośrednie mocowanie wiązek po stronie węższego odcinka. Przy nietypowych zamówieniach wymagane jest podanie wymiarów a i b, co umożliwia wykonanie redukcji na indywidualne gabaryty.
