Redukcja lewa RKLSP300/200H100 210421

Zmiana szerokości trasy kablowej w lewo 300 mm na 200 mm

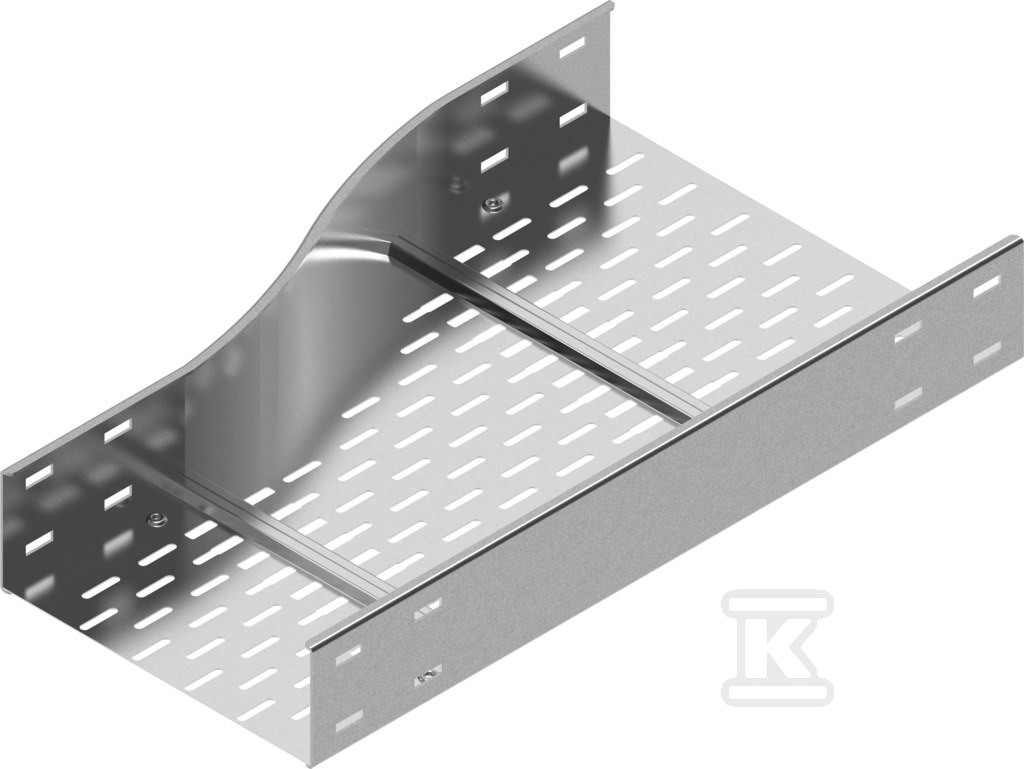

Redukcja lewa pozwala płynnie zmniejszyć trasę kablową z szerokości 300 mm do 200 mm bez przerywania ciągłości prowadzenia kabli. Kształtka przeznaczona jest do koryt i drabinek kablowych o wysokości H100 i służy do zmiany przekroju trasy w miejscu rozgałęzienia, zakończenia lub przejścia na węższy odcinek. Dzięki symetrii lewostronnej redukcja układa się naturalnie w linii prowadzonej od lewej strony.

Konstrukcja i wymiary

Kształtka wykonana jest ze stali o grubości blachy 1,5 mm, co zapewnia sztywność połączenia przy zachowaniu możliwości montażu bez dodatkowego wzmocnienia. Wymiary nominalne to szerokość większa 300 mm i szerokość mniejsza 200 mm, zgodnie z oznaczeniem 300/200 H100. Masa jednej sztuki wynosi 3,58 kg.

Redukcja nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru. Jest to element tras kablowych o przeznaczeniu ogólnym, bez deklaracji odporności ogniowej.

Montaż i zastosowanie w trasie kablowej

Element służy do zmiany szerokości trasy kablowej w jednym kierunku. Połączenie kształtki z korytkiem realizuje się za pomocą łączników kształtek oraz śrub.

Lewostronne ułożenie ułatwia prowadzenie kabli z zachowaniem promieni gięcia i porządku w trasie.

Przy nietypowych zamówieniach należy podać wymiar a i b, co pozwala na wykonanie redukcji o indywidualnych przekrojach poza standardową parą 300/200 mm.

Wersje materiałowe i warunki zamówienia

Podstawowy materiał to stal. Standardowo stosowana jest stal cynkowana PN-EN 10346:2015-09. Zabezpieczenie powierzchni to ocynk ogniowy.

Na zamówienie dostępne są alternatywne wykończenia:

• F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
• E - stal nierdzewna
• L - lakierowanie w standardowej palecie RAL

Wybór wersji materiałowej pozwala dopasować kształtke do warunków środowiskowych, wymagań estetycznych lub wymogów inwestora, przy zachowaniu tych samych wymiarów geometrycznych i sposobu montażu.
