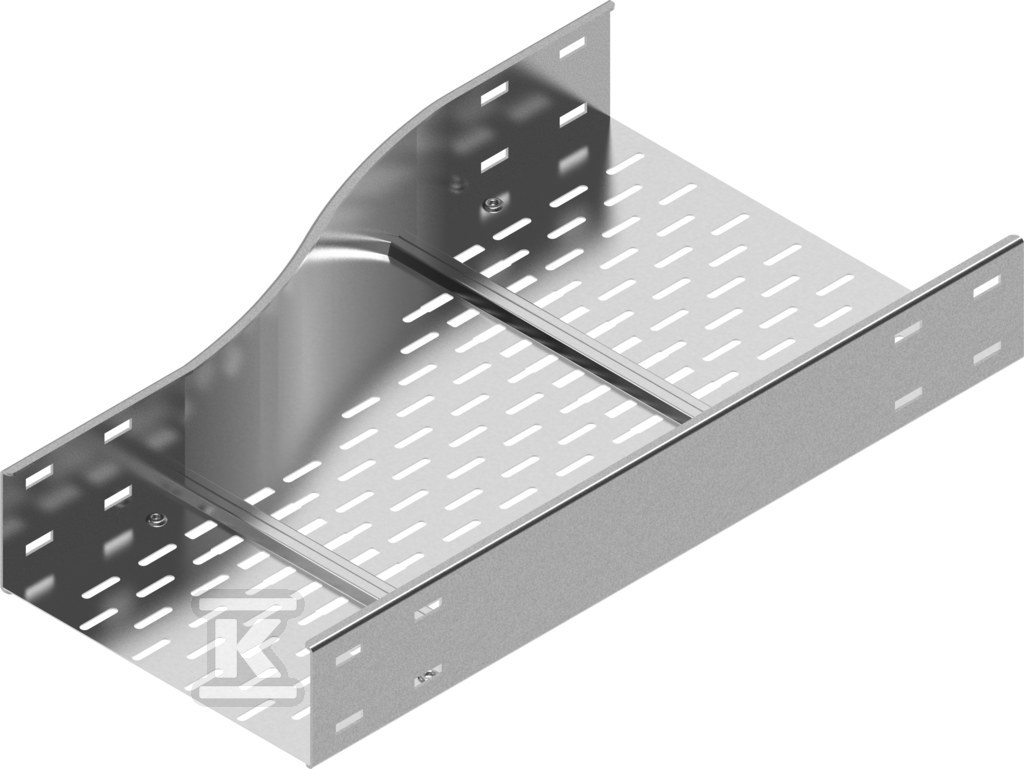

Redukcja lewa RKLSP400/300H110 211431

Zmiana szerokości trasy kablowej samonośnej z lewego zwężenia 400 na 300 mm

Redukcja lewa przeznaczona do trasy kablowej samonośnej umożliwia płynne przejście z szerszego odcinka korytka na węższy w obrębie tej samej wysokości. Kształtka zapewnia ciągłość prowadzenia kabli przy zmianie przekroju trasy, bez konieczności przerywania linii montażowej. Przeznaczona jest do pracy w systemach korytkowych o wysokości 110 mm, gdzie wymagane jest zmniejszenie szerokości z 400 mm do 300 mm w kierunku lewym.

Konstrukcja i materiał

Wykonanie z blachy stalowej o grubości 1,5 mm zapewnia sztywność połączenia przy zachowaniu możliwości montażu ręcznego. Standardowo stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09, co daje równomierną warstwę cynku na powierzchni i dobrą odporność korozyjną w typowych warunkach instalacyjnych.

Na zamówienie dostępne są warianty wykończenia:

• F - stal cynkowana ogniowo metodą zanurzeniową PN-EN ISO 1461:2023-02
• E - stal nierdzewna
• L - lakierowanie proszkowe w standardowej palecie RAL

Wymiary przejścia to 400 mm szerokości większej i 300 mm szerokości mniejszej przy wysokości 110 mm. Masa jednej sztuki wynosi 4,24 kg, a opakowanie zawiera 1 sztukę. Kształtka nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Montaż i łączenie z trasą

Połączenie redukcji z korytkiem realizuje się za pomocą łączników kształtek LSSU oraz śrub SGKM8x16. Dzięki temu uzyskuje się stabilne, sztywne połączenie zachowujące ciągłość mechaniczna trasy. W przypadku nietypowych zamówień należy podać wymiar a i b, co pozwala na wykonanie redukcji o indywidualnych przekrojach.

Zastosowanie i warunki pracy

Kształtka służy do zmiany szerokości trasy kablowej, gdzie konieczne jest zawężenie prowadzenia kabli przy zachowaniu tej samej wysokości korytka. Lewostronne zwężenie ułatwia prowadzenie trasy wzdłuż przeszkód budowlanych i optymalizuje zajmowaną przestrzeń na wspornikach.
