Redukcja lewa RKLSP500/400H120 221441

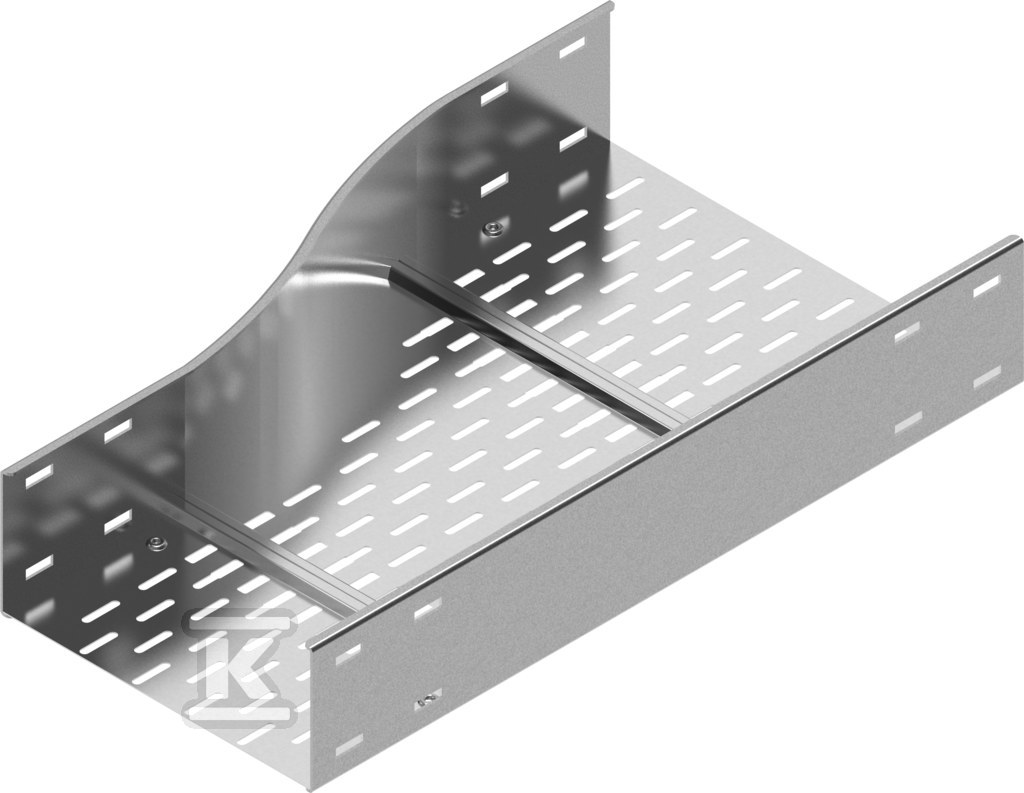

Redukcja lewa do korytka kablowego 500/400 mm H120

Element przeznaczony do płynnej zmiany szerokości trasy kablowej w jednym kierunku. Redukcja lewa pozwala na przejście z szerszego odcinka korytka na węższy bez przerywania ciągłości prowadzenia kabli, co upraszcza projektowanie rozgałęzień i dopasowanie trasy do warunków na obiekcie. Wysokość 120 mm zapewnia kompatybilność z korytkami o tej samej wysokości, a asymetryczny kształt lewy ułatwia prowadzenie instalacji wzdłuż ścian i słupów.

Zmiana przekroju i wymiary

Kształtka realizuje redukcję z szerokości większej 500 mm do szerokości mniejszej 400 mm. Zmiana jest jednostronna, lewa, co oznacza, że zwężenie następuje po lewej stronie w kierunku montażu. Rozwiązanie sprawdza się przy przejściach między odcinkami o różnej nośności, przy wlotach do rozdzielnic oraz w miejscach, gdzie trasa musi zostać zwężona ze względów przestrzennych. Przy nietypowych zamówieniach producent dopuszcza podanie wymiarów a i b, co umożliwia wykonanie redukcji na indywidualne wymiary.

Materiał, grubość i zabezpieczenie powierzchni

Blacha o grubości 1,5 mm zapewnia sztywność kształtki przy zachowaniu możliwości montażu bez dodatkowego wzmocnienia. Podstawowy materiał to stal. Zabezpieczenie powierzchni w tym wykonaniu to ocynk ogniowy, co przekłada się na odporność na korozję w typowych warunkach instalacyjnych wewnątrz i na zewnątrz budynków.

W ofercie producenta dostępne są warianty materiałowe na zamówienie:

• stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
• stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
• stal nierdzewna
• lakierowanie w standardowej palecie RAL

System utrzymania sprawności działania w czasie pożaru E30, E90 nie jest przewidziany dla tego wykonania.

Montaż i zastosowanie w trasie kablowej

Redukcja współpracuje z korytkami kablowymi o tej samej wysokości 120 mm. Do połączenia kształtki z korytkiem należy zastosować łączniki kształtek LSSU oraz śruby SGKM8x16. Dzięki temu połączenie jest stabilne mechanicznie i zachowuje ciągłość trasy.

Zastosowanie obejmuje:

• przejścia między odcinkami trasy o szerokości 500 mm i 400 mm
• dopasowanie trasy do szerokości wnęk, przepustów i obudów
• prowadzenie instalacji wzdłuż przeszkód budowlanych, gdzie wymagane jest zwężenie po lewej stronie

Kształtka nie jest przeznaczona do systemów wymagających utrzymania sprawności w warunkach pożaru.
