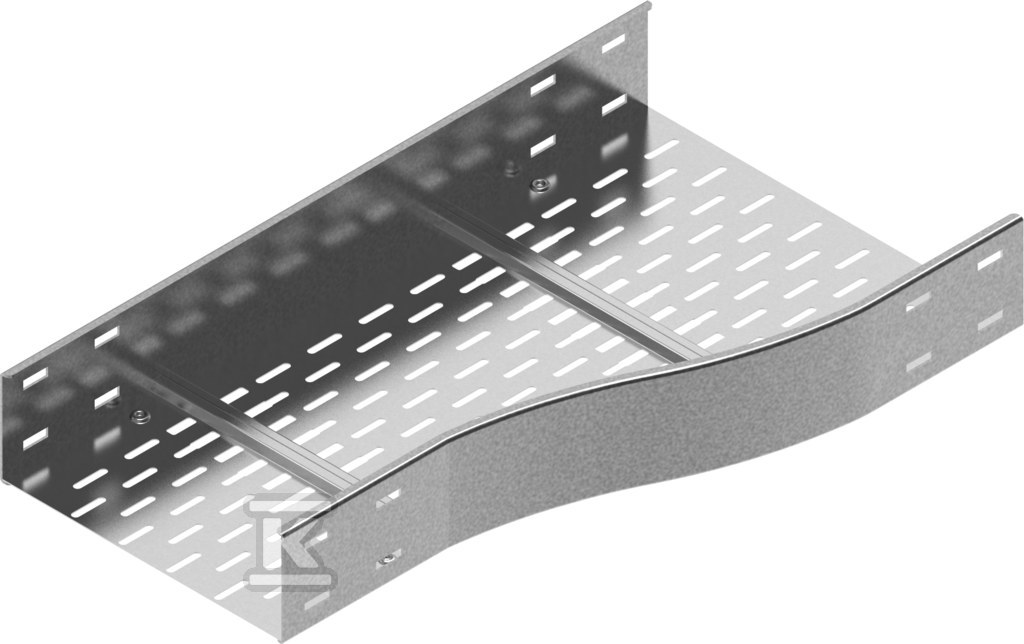

Redukcja prawa RKPSP300/200H100 210521

Redukcja szerokości trasy kablowej z prawym przejściem

Zmiana przekroju trasy kablowej w jednym elemencie pozwala prowadzić instalację dalej węższym korytkiem bez rozcinania i dodatkowych przejść. Prawa redukcja przeznaczona jest do łączenia odcinków o różnej szerokości, utrzymując ciągłość prowadzenia kabli i estetykę całej trasy. Rozwiązanie sprawdza się tam, gdzie z konieczności projektowej lub ograniczeń miejsca trzeba zmniejszyć szerokość koryta w trakcie biegu.

Konstrukcja i wymiary

Kształtka wykonana jest ze stali o grubości blachy 1,5 mm, co zapewnia sztywność połączenia i stabilne przeniesienie obciążenia kabli. Przejście realizuje redukcję z szerokości większej 300 mm na szerokość mniejszą 200 mm, przy zachowaniu tej samej wysokości H100 wynikającej z oznaczenia typu. Powierzchnia standardowo zabezpieczona jest ocynkiem ogniowym, co ogranicza korozję w typowych warunkach instalacji wewnętrznych i zewnętrznych. Produkt nie posiada systemu utrzymania sprawności działania E30, E90 w czasie pożaru.

Montaż i zastosowanie w trasie

Redukcja służy do płynnego zawężenia trasy kablowej w kierunku prawym, czyli od strony szerszego koryta do węższego po prawej stronie instalacji. Do połączenia kształtki z korytkiem należy zastosować łączniki kształtek LSSU oraz śruby SGKM8x16, co zapewnia pewne i powtarzalne mocowanie bez konieczności dodatkowej obróbki. W przypadku nietypowych zamówień wymagane jest podanie wymiaru a i b, co pozwala przygotować element pod indywidualne gabaryty trasy.

Wersje materiałowe i wykończenie na zamówienie

Podstawowe wykonanie to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową zgodnie z PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Wybór wersji pozwala dopasować kształtke do wymagań środowiskowych, estetycznych i konserwacyjnych konkretnej instalacji.
