Redukcja prawa RKPSP300/200H110 211521

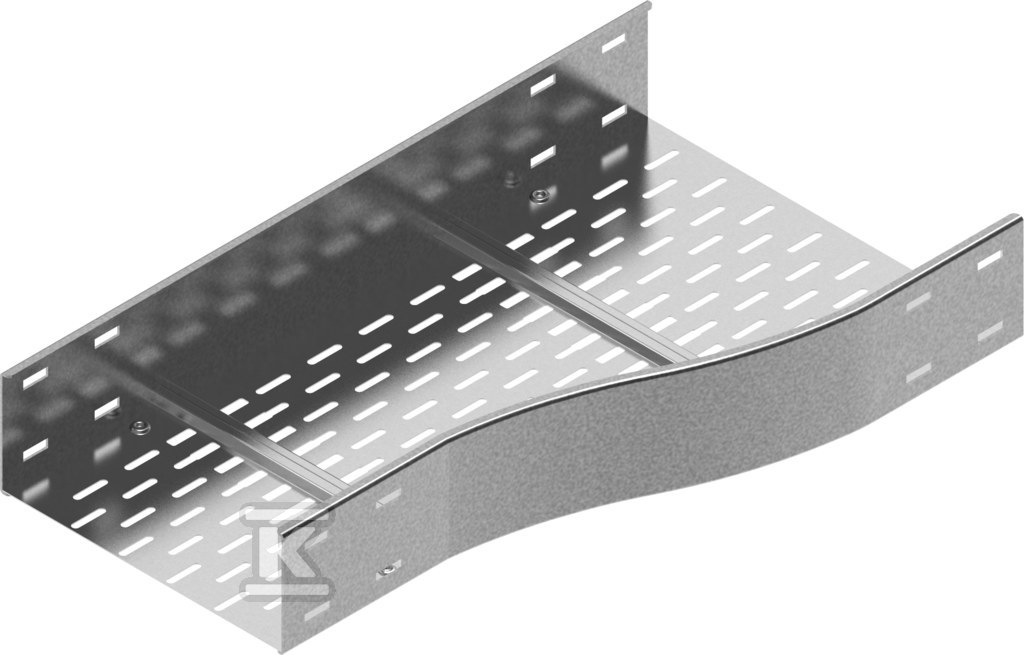

Redukcja prawa do trasy kablowej 300/200 mm z wysokością 110 mm

Zmiana szerokości trasy kablowej w jednym miejscu bez konieczności przerywania ciągłości prowadzenia kabli. Redukcja prawa RKPSP300/200H110 pozwala płynnie przejść z korytka o szerokości 300 mm na korytko o szerokości 200 mm przy zachowaniu tej samej wysokości 110 mm. Rozwiązanie jest przeznaczone do profesjonalnych instalacji kablowych, gdzie wymagane jest zwężenie trasy przy zachowaniu stabilności mechanicznej i estetyki prowadzenia.

Konstrukcja i materiał

Kształtka wykonana jest ze stali o grubości blachy 1,5 mm. Standardowo stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Zabezpieczenie powierzchni zapewnia odporność na korozję w typowych warunkach instalacyjnych. Waga jednej sztuki wynosi 3,74 kg, a opakowanie zawiera 1 szt.

Zastosowanie i montaż

Redukcja służy do zmiany szerokości trasy kablowej w układach korytkowych. Przeznaczona jest do połączeń korytek o tej samej wysokości, gdzie wymagane jest zmniejszenie przekroju z 300 mm do 200 mm. Do połączenia kształtki z korytkiem należy zastosować łączniki kształtek LSSU oraz śruby SGKM8x16. Przy nietypowych zamówieniach można podać własne wymiary a i b. Kształtka nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Wymiary i parametry użytkowe

Geometria redukcji odpowiada oznaczeniu 300/200 przy wysokości 110 mm. Szerokość większa wynosi 300 mm, szerokość mniejsza 200 mm. Grubość blachy 1,5 mm zapewnia sztywność połączenia przy zachowaniu możliwości montażu ręcznego. Dzięki jednemu elementowi montażowemu instalator ogranicza liczbę cięć i dopasowań na trasie, a użytkownik końcowy otrzymuje estetyczne i ciągłe prowadzenie kabli bez wystających łączeń.
