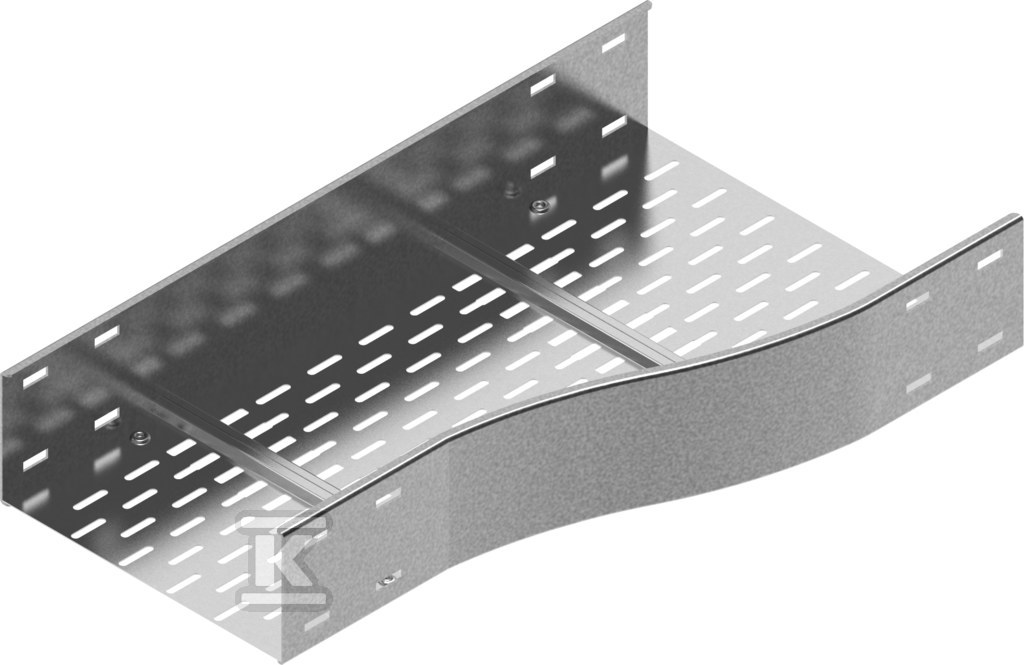

Redukcja prawa RKPSP300/200H120 221521

Kształtka redukcyjna prawa do zmiany szerokości trasy kablowej

Redukcja prawa umożliwia płynne przejście między odcinkami koryt kablowych o różnej szerokości bez przerywania ciągłości trasy. Kształtka przeznaczona jest do systemów koryt samonośnych i pozwala zmniejszyć szerokość z 300 mm do 200 mm, zachowując stabilność prowadzenia kabli na całej długości instalacji.

Zmiana szerokości trasy i geometria wykonania

Kształtka realizuje redukcję z szerokości większej 300 mm na szerokość mniejszą 200 mm. Wykonanie z blachy o grubości 1,5 mm zapewnia sztywność połączenia i odporność na odkształcenia mechaniczne podczas montażu i eksploatacji. Masa jednej sztuki wynosi 3,91 kg, a opakowanie zawiera 1 szt. System utrzymania sprawności działania w czasie pożaru E30/E90 nie jest deklarowany dla tego wykonania.

Materiał, zabezpieczenie powierzchni i wersje na zamówienie

Podstawowy materiał to stal. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, co w praktyce oznacza odporność na korozję w typowych warunkach instalacyjnych. W dokumentacji producenta materiał bazowy oznaczony jako S to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępne są alternatywne wykończenia: F - stal cynkowana metodą zanurzeniową zgodnie z PN-EN ISO 1461:2023-02, E - stal nierdzewna oraz L - lakierowanie w standardowej palecie RAL. Wybór wersji pozwala dopasować kształtki do wymagań środowiskowych i estetycznych obiektu.

Montaż i zastosowanie w systemie koryt

Redukcja prawa współpracuje z korytami kablowymi samonośnymi tego samego systemu. Do połączenia kształtki z korytkiem należy zastosować łączniki kształtek LSSU oraz śruby SGKM8x16. Dzięki temu połączenie jest stabilne mechanicznie i zachowuje ciągłość trasy. Przy nietypowych zamówieniach, w których potrzebne są inne wymiary a i b, należy podać oba wymiary szerokości. Kształtka nie jest elementem przeciwpożarowym i nie zapewnia utrzymania sprawności E30/E90.
