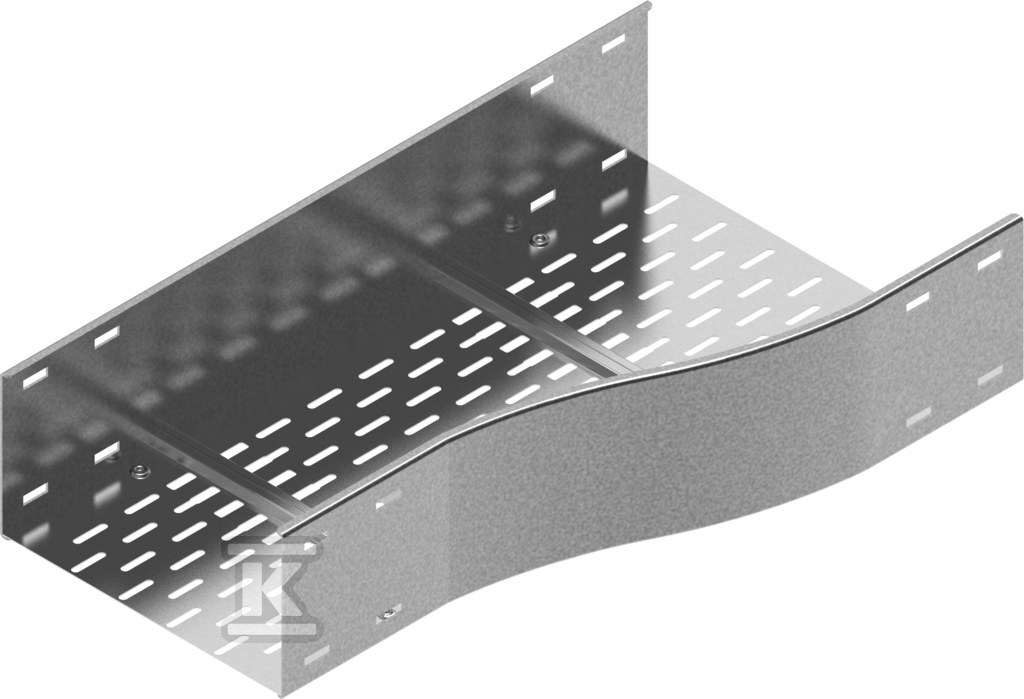

Redukcja prawa RKPSP300/200H150 223521

Zmiana szerokości trasy kablowej w jednym elemencie

Redukcja prawa pozwala płynnie przejść z szerszego odcinka trasy kablowej na węższy bez przerywania ciągłości prowadzenia kabli. Element przeznaczony jest do korytek kablowych i umożliwia redukcję z szerokości 300 mm do 200 mm w jednym miejscu, zachowując stabilność całej konstrukcji. Dzięki temu instalatorzy mogą dopasować trasę do warunków na obiekcie, np. przy wejściu do szafy, przejściu przez ścianę lub w miejscu zmiany przekroju.

Konstrukcja i materiał

Wykonanie ze stali o grubości blachy 1,5 mm zapewnia sztywność kształtki przy zachowaniu możliwości montażu bez dodatkowego wzmocnienia. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, co przekłada się na odporność na korozję w typowych warunkach instalacyjnych.

W ofercie bazowej materiał to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja F ze stalą cynkowaną metodą zanurzeniową PN-EN ISO 1461:2023-02, wersja E ze stali nierdzewnej oraz wersja L z lakierowaniem w standardowej palecie RAL. Wybór wykończenia pozwala dopasować kształtke do wymagań środowiskowych i estetycznych instalacji.

Montaż i kompatybilność

Połączenie redukcji z korytkiem realizuje się za pomocą łączników kształtek LSSU oraz śrub SGKM8x16. Takie rozwiązanie gwarantuje stabilne, sztywne złącze i zachowanie ciągłości mechanicznej trasy. Kształtka przeznaczona jest do standardowych tras kablowych, a jej geometria zapewnia płynne przejście kabli bez gwałtownych załamań.

Przy nietypowych zamówieniach, gdy potrzebne są inne wymiary niż 300 mm / 200 mm, należy podać wymiar a i b. Pozwala to na przygotowanie redukcji na wymiar bez konieczności projektowania indywidualnej formy.

Zastosowanie i ograniczenia

Element sprawdza się w instalacjach przemysłowych, obiektach użyteczności publicznej oraz w budownictwie komercyjnym, gdzie wymagana jest zmiana przekroju trasy kablowej przy zachowaniu porządku i bezpieczeństwa prowadzenia przewodów. Redukcja nie stanowi elementu systemu utrzymania sprawności działania E30, E90 w czasie pożaru.
