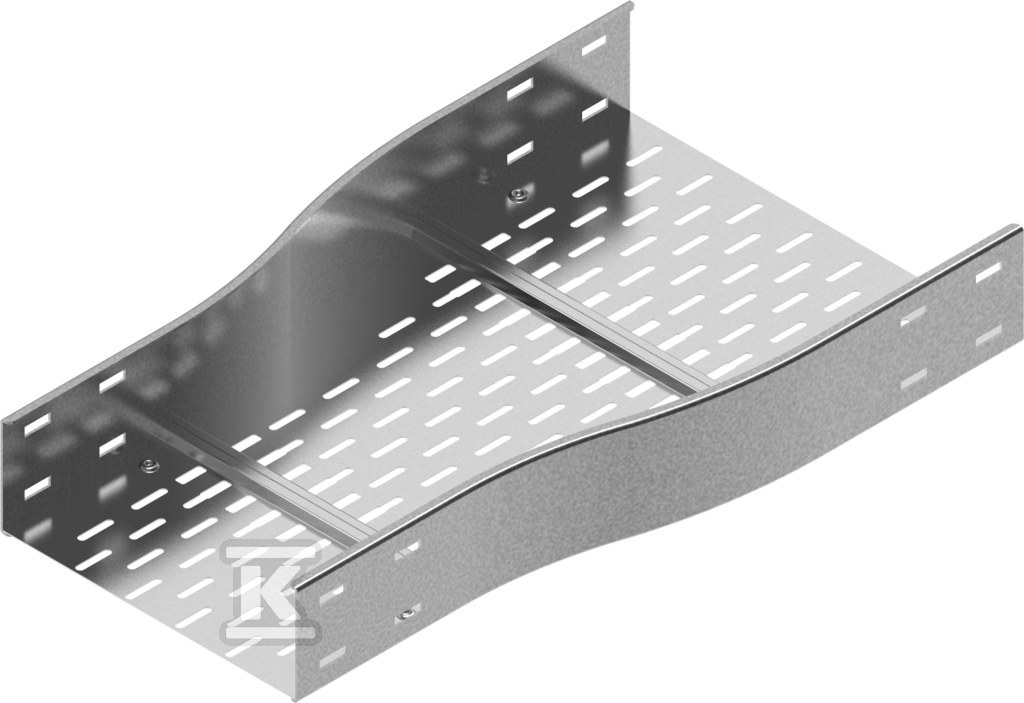

Redukcja symetryczna RKSSP300/200H100 210621

Redukcja szerokości trasy kablowej z 300 mm na 200 mm

Zmiana przekroju trasy kablowej bez przerywania ciągłości prowadzenia przewodów. Redukcja symetryczna pozwala płynnie przejść z korytka o szerokości 300 mm na korytko o szerokości 200 mm, zachowując tę samą wysokość 100 mm. Rozwiązanie jest stosowane w miejscach, gdzie trasa kablowa zwęża się, rozgałęzia lub kończy, a wymagane jest estetyczne i mechanicznie trwałe połączenie dwóch odcinków o różnych szerokościach.

Kształtka wykonana jest ze stali o grubości blachy 1,5 mm. Standardowo materiał oznaczony jako S to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja F ze stalą cynkowaną metodą zanurzeniową PN-EN ISO 1461:2023-02, wersja E ze stali nierdzewnej oraz wersja L z lakierowaniem w standardowej palecie RAL. Powierzchnia ocynkowana zapewnia odporność na korozję w typowych warunkach instalacji wewnętrznych i zewnętrznych.

Budowa i materiał

Konstrukcja symetryczna zapewnia równomierne przejście szerokości po obu stronach kształtki. Grubość blachy 1,5 mm daje sztywność niezbędną do przenoszenia obciążenia kabli i utrzymania kształtu po montażu. Stalowa baza pozwala na łączenie z pozostałymi elementami systemu korytek samonośnych za pomocą standardowych łączników. W praktyce do połączenia redukcji z korytkiem stosuje się łączniki kształtek LSSU oraz śruby SGKM8x16. Masa jednej sztuki wynosi ok. 3,58 kg, a opakowanie zawiera 1 szt.

Zastosowanie i montaż

Kształtka przeznaczona jest do tras kablowych wykonanych z korytek samonośnych. Umożliwia stopniowe zmniejszenie szerokości trasy bez konieczności cięcia i dodatkowych przejściówek. Montaż odbywa się na poziomie posadowienia trasy, po wcześniejszym przygotowaniu odcinków o szerokościach 300 mm i 200 mm. Dzięki symetrycznemu profilowi redukcja może być stosowana w obu kierunkach prowadzenia kabli. Przy nietypowych zamówieniach producent prosi o podanie wymiarów a i b, co pozwala na wykonanie redukcji o indywidualnych przekrojach.

Wymiary i parametry użytkowe

Szerokość większa kształtki to 300 mm, szerokość mniejsza to 200 mm, co odpowiada oznaczeniu 300/200 w symbolu. Wysokość zgodna z serią H100. System nie jest przeznaczony do utrzymania sprawności działania E30, E90 w czasie pożaru. Redukcja nie stanowi elementu zabezpieczenia przeciwpożarowego i nie jest klasyfikowana jako element drogi ewakuacji.
