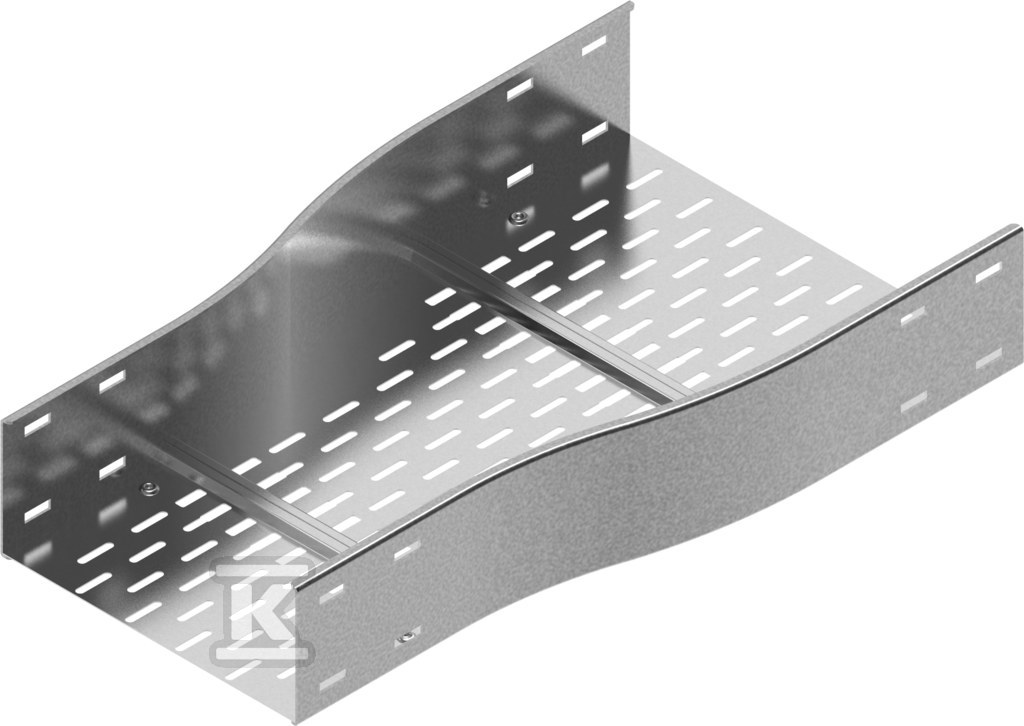

Redukcja symetryczna RKSSP300/200H120 221621

Symetryczna redukcja trasy kablowej 300 mm na 200 mm do zmiany szerokości koryta

Redukcja symetryczna umożliwia płynne przejście trasy kablowej z szerokości 300 mm na 200 mm przy zachowaniu tej samej wysokości H120. Kształtka przeznaczona jest do tras kablowych, gdzie konieczne jest zawężenie lub poszerzenie ciągu.

Budowa i materiał

Wykonanie ze stali o grubości blachy 1,5 mm. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, co w praktyce oznacza stal cynkowaną metodą zanurzeniową zgodnie z PN-EN ISO 1461:2023-02. W ofercie producenta dostępne są warianty materiałowe na zamówienie: stal cynkowana metodą Sendzimira PN-EN 10346:2015-09, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Kształtka nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Zastosowanie i montaż

Redukcja służy do zmiany szerokości trasy kablowej w miejscach, gdzie wymagane jest zawężenie ciągu. Połączenie kształtki z korytkiem realizuje się za pomocą łączników kształtek LSSU oraz śrub SGKM8x16. W przypadku nietypowych zamówień należy podać wymiar a i b, co pozwala na wykonanie redukcji o indywidualnych gabarytach.

• zmiana szerokości z 300 mm na 200 mm
• stalowa konstrukcja o grubości blachy 1,5 mm
• ocynk ogniowy jako standardowe zabezpieczenie powierzchni

Wymiary i kompatybilność

Szerokość większa kształtki wynosi 300 mm, a szerokość mniejsza 200 mm, przy wysokości zgodnej z oznaczeniem H120. Parametry geometryczne pozwalają na bezpośrednie połączenie z korytami o tych szerokościach. Redukcja nie jest elementem przeciwpożarowym i nie zapewnia utrzymania sprawności E30/E90.
