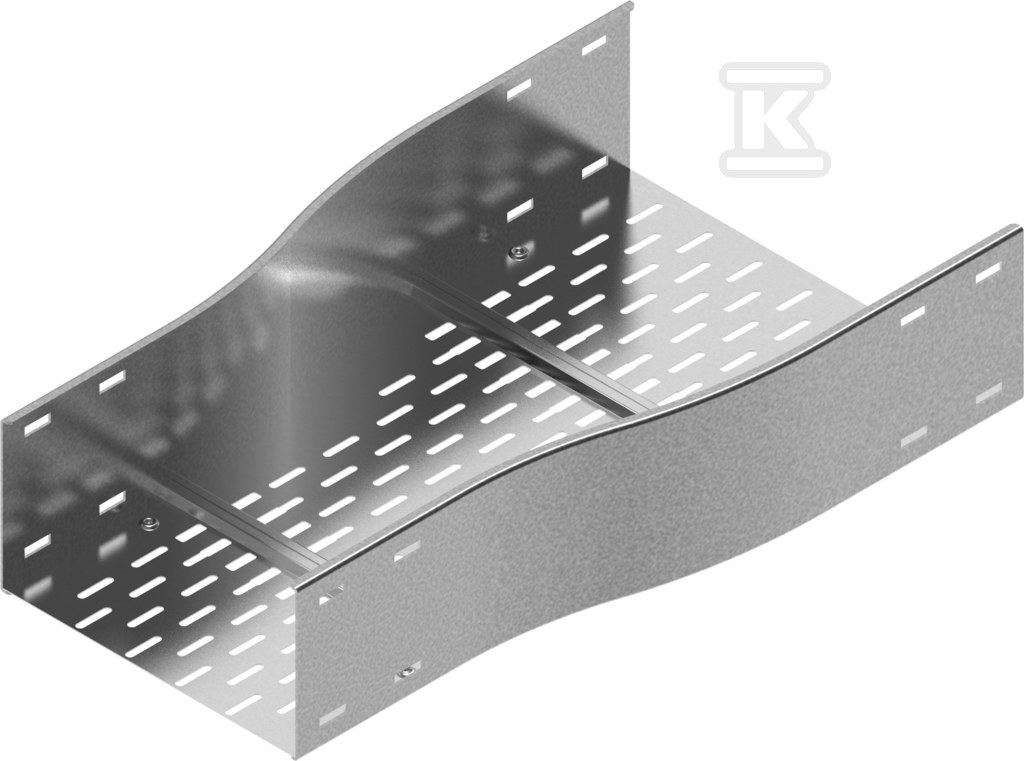

Redukcja symetryczna RKSSP300/200H150 223621

Redukcja szerokości trasy kablowej dla korytek H150

Symetryczna redukcja umożliwia płynne przejście trasy kablowej z szerszego na węższy odcinek bez przerywania ciągłości ułożenia przewodów. Przeznaczona jest do korytek o wysokości 150 mm i pozwala zmniejszyć szerokość z 300 mm do 200 mm w jednym elemencie. Stalowa konstrukcja zapewnia sztywność połączenia i stabilne prowadzenie kabli na całej długości przejścia.

Budowa i materiał

Kształtka wykonana jest ze stali o grubości 1,5 mm. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, co przekłada się na odporność na korozję w typowych warunkach instalacyjnych. W ofercie bazowej materiał oznaczany jest jako S - stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09.

Na zamówienie dostępne są warianty materiałowe:

• F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
• E - stal nierdzewna
• L - lakierowanie w standardowej palecie RAL

Masa pojedynczej sztuki wynosi ok. 4,73 kg, co ułatwia manipulację na etapie montażu bez konieczności dodatkowego podparcia.

Zastosowanie i montaż

Redukcja służy do zmiany szerokości trasy kablowej w systemach korytkowych. Montaż wykonuje się poprzez połączenie kształtki z korytkiem za pomocą łączników kształtek oraz śrub. Dzięki symetrycznemu profilowi element zachowuje równy przekrój i nie wprowadza niepotrzebnych zwężeń, co ogranicza ryzyko uszkodzenia izolacji kabli.

Przy nietypowych zamówieniach należy podać wymiary a i b, co pozwala na wykonanie redukcji o indywidualnych parametrach geometrycznych. Rozwiązanie nie posiada systemu utrzymania sprawności działania E30, E90 w czasie pożaru.

Parametry geometryczne i kompatybilność

Element przeznaczony jest do współpracy z korytami o wysokości 150 mm. Wymiary nominalne redukcji to szerokość większa 300 mm i szerokość mniejsza 200 mm przy wysokości zgodnej z oznaczeniem H150. Stalowa budowa zapewnia kompatybilność mechaniczną z pozostałymi akcesoriami trasy kablowej tego samego systemu.
