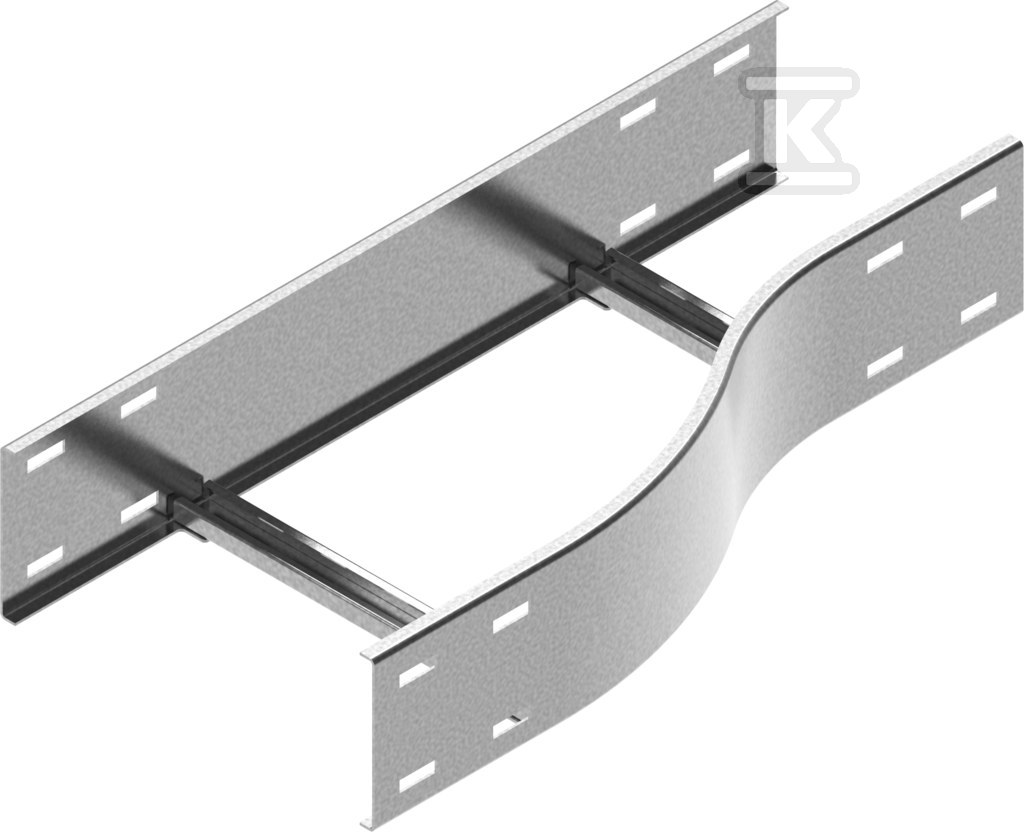

Redukcja lewa RLDSP300/200H120 422421

Redukcja lewa do zmiany szerokości drabinki kablowej 300/200 mm

Redukcja lewa umożliwia płynne przejście trasy kablowej z szerokości 300 mm na 200 mm bez przerywania ciągłości prowadzenia kabli. Kształtka przeznaczona jest do drabinek kablowych samonośnych i pozwala na dostosowanie przekroju trasy w miejscach rozgałęzień, zwężeń lub przyłączeń do urządzeń o mniejszej szerokości. Dzięki zwężeniu po lewej stronie instalator uzyskuje przewidywalny kierunek zmiany przekroju, co ułatwia planowanie przebiegu instalacji i zachowanie porządku prowadzenia wiązek.

Konstrukcja i materiał

Wykonana jest ze stali o grubości blachy 1,5 mm, co zapewnia sztywność przy zachowaniu możliwości montażu bez dodatkowego wzmocnienia. Powierzchnia zabezpieczona jest ocynkiem ogniowym, zwiększającym odporność na korozję w typowych warunkach instalacji przemysłowych i obiektowych. W ofercie bazowej materiał oznaczony jest jako S - stal cynkowana zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja F ze stalą cynkowaną metodą zanurzeniową PN-EN ISO 1461:2023-02, wersja E ze stali nierdzewnej oraz wersja L z lakierowaniem w standardowej palecie RAL. Masa jednej sztuki wynosi 2,92 kg, a opakowanie zawiera 1 sztukę.

Montaż i zastosowanie

Kształtka służy do zmiany szerokości trasy kablowej w miejscu, gdzie wymagane jest przejście z szerszej drabinki na węższy odcinek. Połączenie redukcji z drabinką realizuje się za pomocą łączników kształtek oraz śrub montażowych. W przypadku nietypowych potrzeb instalacyjnych producent dopuszcza wykonanie wymiarów indywidualnych - przy zamówieniu należy podać wymiary a i b. Szerokość większa kształtki to 300 mm, szerokość mniejsza to 200 mm. Rozwiązanie nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.
