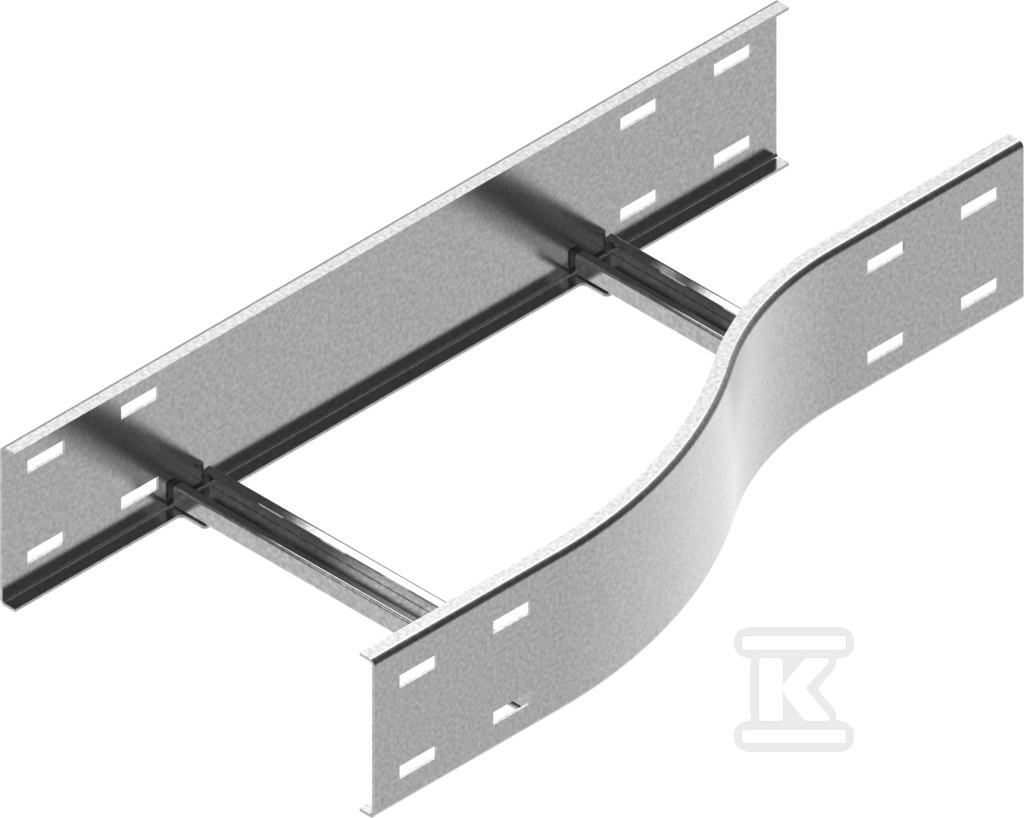

Redukcja lewa RLDSP400/300H110 421431

Kształtka redukcyjna lewa do drabinki kablowej 400 na 300 mm

Kształtka umożliwia płynne zmniejszenie szerokości trasy kablowej z 400 mm do 300 mm przy zachowaniu wysokości 110 mm. Przeznaczona jest do samonośnych drabinek kablowych i pozwala na prowadzenie kabli w miejscach, gdzie wymagana jest zmiana przekroju trasy bez przerywania ciągłości ułożenia. Redukcja lewa oznacza, że zwężenie następuje po lewej stronie w kierunku montażu, co ułatwia projektowanie przejść w ograniczonej przestrzeni.

Zmiana szerokości i geometria

Element zapewnia przejście z szerszej części trasy na węższą w jednym elemencie, bez konieczności stosowania dodatkowych przejściówek. Szerokość większa 400 mm przechodzi w szerokość mniejszą 300 mm, a wysokość konstrukcji pozostaje 110 mm. Grubość blachy wynosi 1,5 mm, co zapewnia sztywność kształtki przy zachowaniu możliwości montażu na standardowych drabinkach.

Rozwiązanie sprawdza się przy rozgałęzieniach, wejściach do pomieszczeń technicznych oraz tam, gdzie trasa musi zostać zwężona ze względu na ograniczenia architektoniczne. Brak systemu utrzymania sprawności działania E30/E90 w czasie pożaru oznacza, że kształtka jest przeznaczona do standardowych tras kablowych bez wymagań przeciwpożarowych.

Materiał i wykonanie

Podstawowy materiał to stal. Zabezpieczenie powierzchni w wersji katalogowej to ocynk ogniowy. W ofercie standardowej stosowana jest stal cynkowana wg PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową wg PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL.

Powierzchnia ocynkowana zapewnia odporność na korozję w typowych warunkach instalacyjnych wewnątrz budynków i na zewnątrz w osłonach. Grubość blachy 1,5 mm daje stabilne połączenie z drabinką i przenosi obciążenie kabli bez nadmiernego ugięcia.

Montaż i zastosowanie praktyczne

Połączenie kształtki z drabinką realizuje się za pomocą łączników kształtek oraz śrub. Dzięki temu montaż jest szybki i nie wymaga dodatkowej obróbki na budowie. Kształtka pasuje do systemów drabinkowych o tej samej wysokości 110 mm, co upraszcza dobór elementów w jednej trasie.

Przy nietypowych zamówieniach można podać własne wymiary a i b, co pozwala na wykonanie redukcji o niestandardowych szerokościach. Element jest uniwersalny dla instalatora i użytkownika końcowego - zapewnia estetyczne i funkcjonalne przejście trasy oraz ułatwia późniejszą rozbudowę instalacji kablowej.
