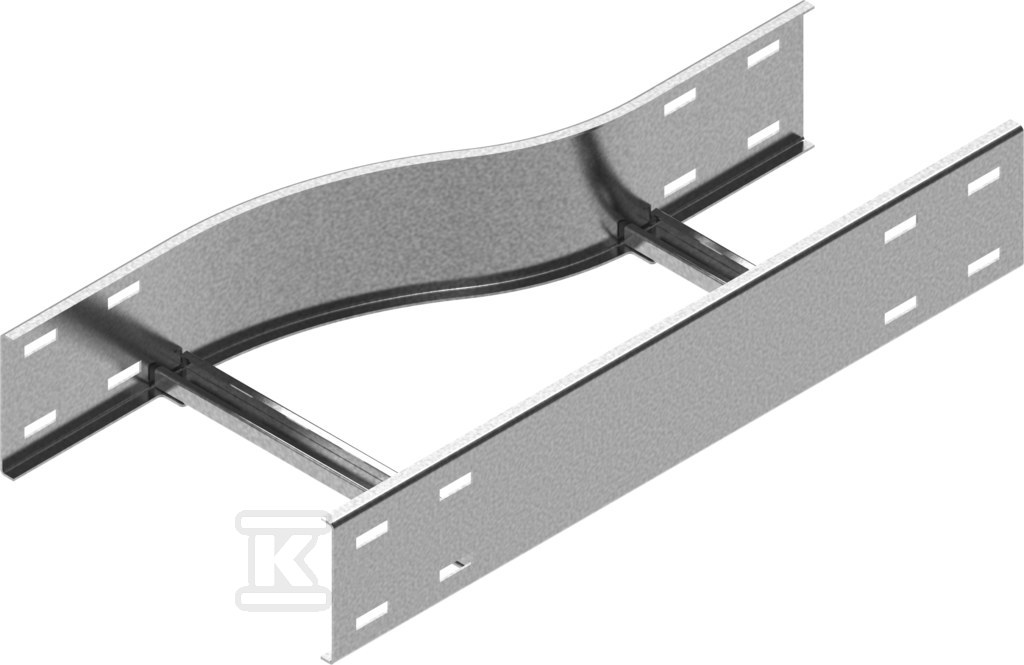

Redukcja prawa RPDSP300/200H110 421521

Redukcja prawa do trasy kablowej 300/200 mm z blachy 1,5 mm

Zmiana szerokości trasy kablowej w prawo z 300 mm na 200 mm pozwala na płynne przejście między odcinkami drabinki o różnych szerokościach bez przerywania prowadzenia kabli. Kształtka przeznaczona jest do samonośnych tras kablowych i zapewnia zachowanie ciągłości montażowej przy redukcji przekroju. W standardzie wykonana jest ze stali o grubości blachy 1,5 mm, co daje sztywność potrzebną do stabilnego połączenia z drabinką.

Konstrukcja i materiał

Rdzeń kształtki to stal. Zabezpieczenie powierzchni to ocynk ogniowy. W wersji podstawowej materiał oznaczony jako S to stal cynkowana zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02 oznaczona jako F, stal nierdzewna E oraz lakierowanie w standardowej palecie RAL oznaczone jako L. Grubość blachy 1,5 mm zapewnia odpowiednią wytrzymałość przy zachowaniu lekkości montażu. Waga jednej sztuki wynosi 2,74 kg.

Montaż i zastosowanie

Redukcja prawa służy do zmiany szerokości trasy kablowej w trakcie prowadzenia. Do połączenia kształtki z drabinką należy zastosować łączniki kształtek oraz śruby. Dzięki temu połączenie jest stabilne i przenosi obciążenie kabli zgodnie z założeniami trasy. Przy nietypowych zamówieniach należy podać wymiar a i b, co umożliwia wykonanie redukcji o innych gabarytach niż standard 300/200 mm. Kształtka nie posiada systemu utrzymania sprawności działania E30, E90 w czasie pożaru.

Wymiary i parametry użytkowe

Szerokość większa wynosi 300 mm, szerokość mniejsza 200 mm. Wysokość wykonania odpowiada serii H110. Grubość materiału 1,5 mm jest zgodna z dokumentacją katalogową dla symbolu RPDSP300/200H110. Parametry pozwalają na zastosowanie w instalacjach przemysłowych i obiektowych, gdzie wymagane jest zwężenie trasy kablowej bez demontażu istniejącej drabinki.
