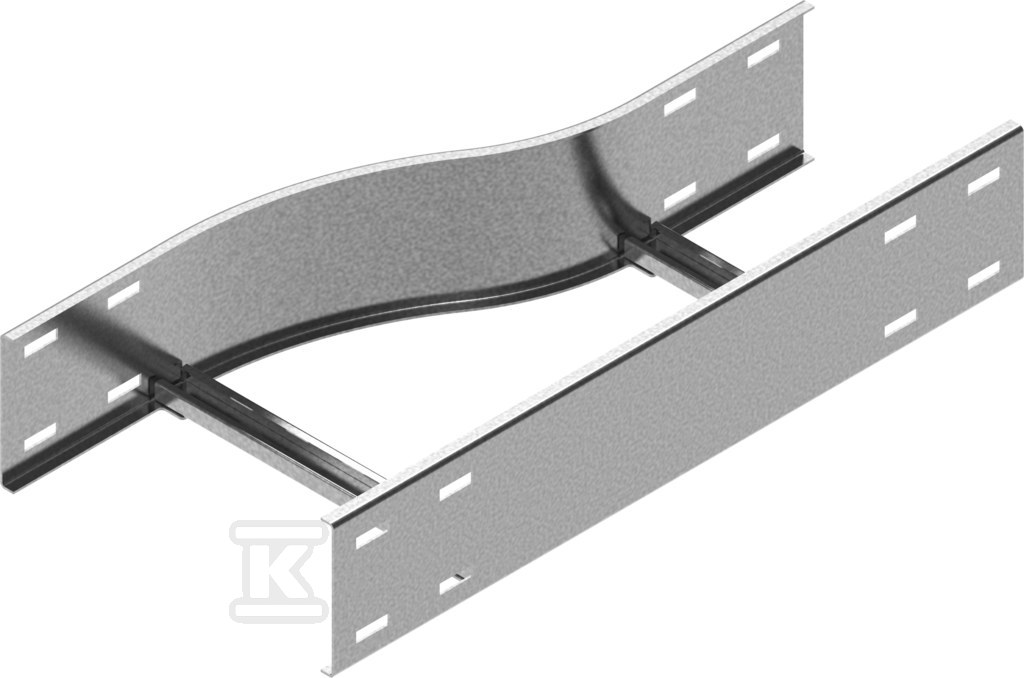

Redukcja prawa RPDSP300/200H120 422521

Redukcja szerokości trasy kablowej w prawo

Zmiana przekroju trasy kablowej w trakcie prowadzenia drabinki lub koryta pozwala zachować ciągłość ułożenia kabli przy zmniejszeniu szerokości z 300 mm do 200 mm. Redukcja prawa RPDSP300/200H120 przeznaczona jest do tras kablowych i umożliwia płynne przejście na węższy odcinek bez konieczności przerywania szlaku. Kształtka wykonana jest ze stali o grubości blachy 1,5 mm, co zapewnia sztywność połączenia i stabilne podparcie kabli na łączeniu.

Budowa i materiał

Podstawowy materiał to stal ze zabezpieczeniem powierzchni przez ocynk ogniowy. Powłoka cynkowa uzyskiwana metodą zanurzeniową zapewnia odporność na korozję w typowych warunkach instalacyjnych wewnątrz budynków i na zewnątrz, przy zachowaniu trwałości mechanicznej łączenia. Grubość blachy 1,5 mm przekłada się na odporność na odkształcenia podczas montażu i eksploatacji.

Kształtka nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru. Szerokość większa wynosi 300 mm, szerokość mniejsza 200 mm, co definiuje kierunek i skalę redukcji. Połączenie z drabinką realizuje się za pomocą łączników kształtek LSSU oraz śrub SGKM8x16. W przypadku nietypowych zamówień wymagane jest podanie wymiarów a i b.

Zastosowanie i montaż

Redukcja sprawdzi się tam, gdzie trasa kablowa musi zostać zwężona ze względu na ograniczenia przestrzenne, przejścia przez przegrody lub rozgałęzienia instalacji. Prawostronne wykonanie oznacza, że przejście z szerszego na węższy odcinek następuje po prawej stronie kierunku prowadzenia trasy. Dzięki temu instalator zachowuje porządek ułożenia kabli i unika dodatkowych wsporników na łączeniu.

Montaż jest zgodny z typową logiką tras kablowych BAKS. Kształtka nakłada się na sąsiednie odcinki drabinki i łączy wymienionymi łącznikami oraz śrubami. Brak konieczności cięcia i gięcia na budowie skraca czas realizacji. Rozwiązanie jest uniwersalne dla instalacji elektrycznych, telekomunikacyjnych i słaboprądowych, gdzie wymagana jest zmiana przekroju bez utraty nośności.

Wersje materiałowe na zamówienie

Standardowo oferowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, oznaczana jako F, co zwiększa odporność antykorozyjną w środowiskach bardziej agresywnych. Alternatywnie można zamówić wykonanie ze stali nierdzewnej oznaczenie E lub lakierowanie w standardowej palecie RAL oznaczenie L. Wybór wersji pozwala dopasować kształtki do wymagań estetycznych i środowiskowych konkretnej instalacji.
