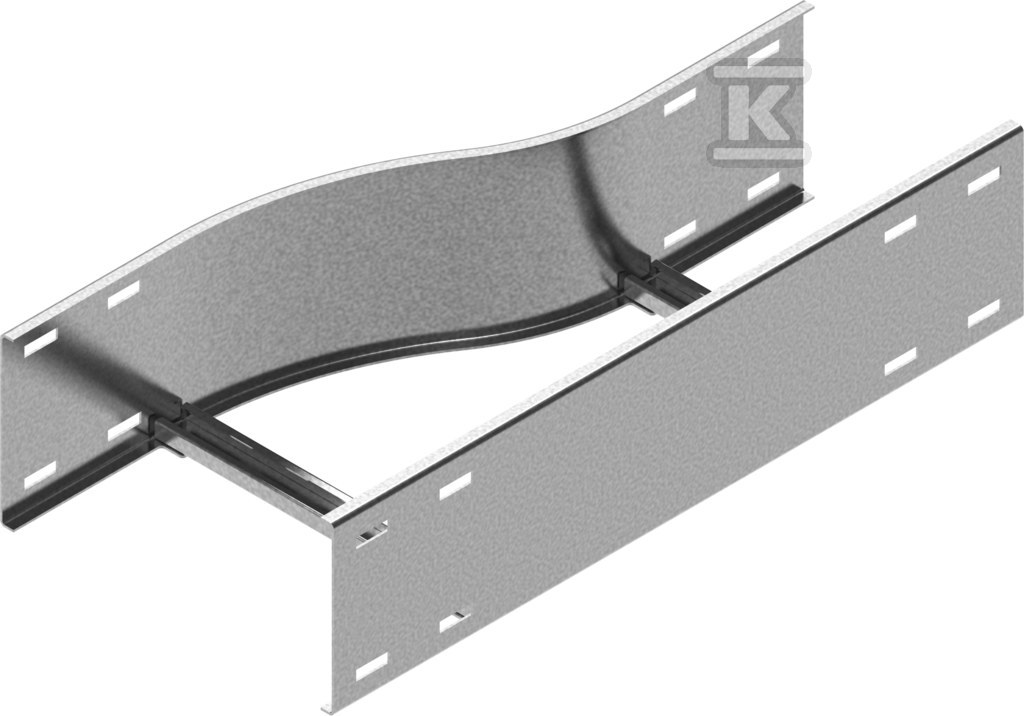

Redukcja prawa RPDSP300/200H150 423521

Redukcja prawa do zmiany szerokości trasy kablowej

Zmiana szerokości trasy kablowej bez przerywania ciągłości prowadzenia kabli. Kształtka przeznaczona do trasy kablowej pozwala na płynne przejście z szerszego odcinka na węższy, zachowując stabilność całej konstrukcji. Prawostronne wykonanie ułatwia prowadzenie trasy w układach, w których zwężenie ma następować po prawej stronie biegu drabinki.

Konstrukcja i materiał

Wykonana ze stali o grubości blachy 1,5 mm. Standardowo powierzchnia zabezpieczona jest ocynkiem ogniowym. W ofercie bazowej materiał to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09, co zapewnia równomierną warstwę cynku i dobrą odporność korozyjną w typowych warunkach instalacyjnych.

Na zamówienie dostępne są warianty materiałowe:

• F - stal cynkowana metodą zanurzeniową wg PN-EN ISO 1461:2023-02
• E - stal nierdzewna
• L - lakierowanie w standardowej palecie RAL

Taka baza materiałowa pozwala dobrać kształtke do wymagań środowiskowych i estetycznych instalacji.

Montaż i łączenie z drabinką

Kształtka współpracuje z drabinką kablową. Do połączenia kształtki z drabinką należy zastosować łączniki kształtek LSSU oraz śruby SGKM8x16. Dzięki temu połączenie jest sztywne i przenosi obciążenia kabli zgodnie z założeniami trasy.

Przy nietypowych zamówieniach należy podać wymiar a i b, co umożliwia wykonanie redukcji o indywidualnych gabarytach dopasowanych do istniejącej infrastruktury.

Wymiary i przeznaczenie

Redukcja prawa realizuje przejście ze szerokości większej 300 mm na szerokość mniejszą 200 mm. Jest to rozwiązanie do tras kablowych, gdzie konieczne jest zwężenie przekroju bez konieczności kończenia i rozpoczynania nowej drabinki.

System nie posiada systemu utrzymania sprawności działania E30, E90 w czasie pożaru.
