Redukcja prawa RPDSP500/400H100 420551

Zmiana szerokości trasy kablowej w jednym kierunku

Redukcja prawa pozwala płynnie zawęzić trasę kablową z 500 mm do 400 mm bez przerywania ciągłości prowadzenia kabli. Kształtka przeznaczona jest do drabinek kablowych i umożliwia przejście na węższy odcinek w sytuacji, gdy wymagana przepustowość zmniejsza się wzdłuż instalacji. Dzięki temu instalator zachowuje porządek ułożenia przewodów, a użytkownik końcowy zyskuje estetyczny i uporządkowany przebieg trasy.

Konstrukcja i materiał

Podstawowy wariant wykonany jest ze stali o grubości blachy 1,5 mm, co zapewnia sztywność przy zachowaniu możliwości montażu bez dodatkowego wzmocnienia. Powierzchnia zabezpieczona jest ocynkiem ogniowym, a w standardowej wersji produkcyjnej stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Taka baza materiałowa daje odporność na korozję w typowych warunkach pomieszczeń technicznych i na zewnątrz zadaszonych.

Kształtka nie jest elementem utrzymującym sprawność działania w czasie pożaru E30/E90, więc stosowana jest w instalacjach, gdzie nie wymagana jest funkcja ogniochronna. Szerokość większa 500 mm przechodzi w stronę mniejszą 400 mm, co odpowiada typowym przejściom między odcinkami o różnej nośności.

Montaż i zastosowanie

Redukcja montowana jest na ciągłej trasie drabinkowej jako element przejściowy. Do połączenia kształtki z drabinką należy zastosować łączniki kształtek LSSU oraz śruby SGKM8x16. Dzięki temu połączenie jest stabilne mechanicznie i przenosi obciążenie kabli zgodnie z klasą nośności zastosowanej drabinki.

Wersje materiałowe i zamówienia indywidualne

Poza stalą cynkowaną metodą Sendzimira, na zamówienie dostępna jest stal cynkowana ogniowo zgodnie z PN-EN ISO 1461:2023-02, co zwiększa odporność na korozję w bardziej agresywnym środowisku. Opcjonalnie możliwa jest realizacja ze stali nierdzewnej oraz lakierowanie w standardowej palecie RAL.

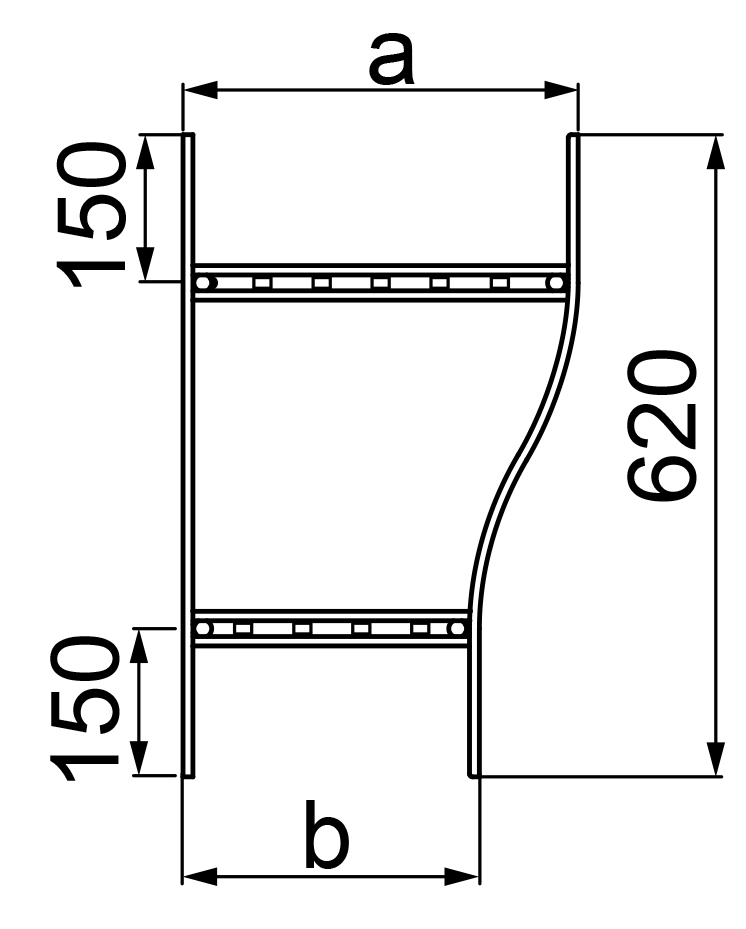

Przy nietypowych zamówieniach należy podać wymiar a i b, co pozwala dobrać kształtki do niestandardowych wysokości drabinki. Dzięki temu redukcja może być dopasowana do konkretnego systemu tras kablowych bez konieczności stosowania dodatkowych przejściówek.
