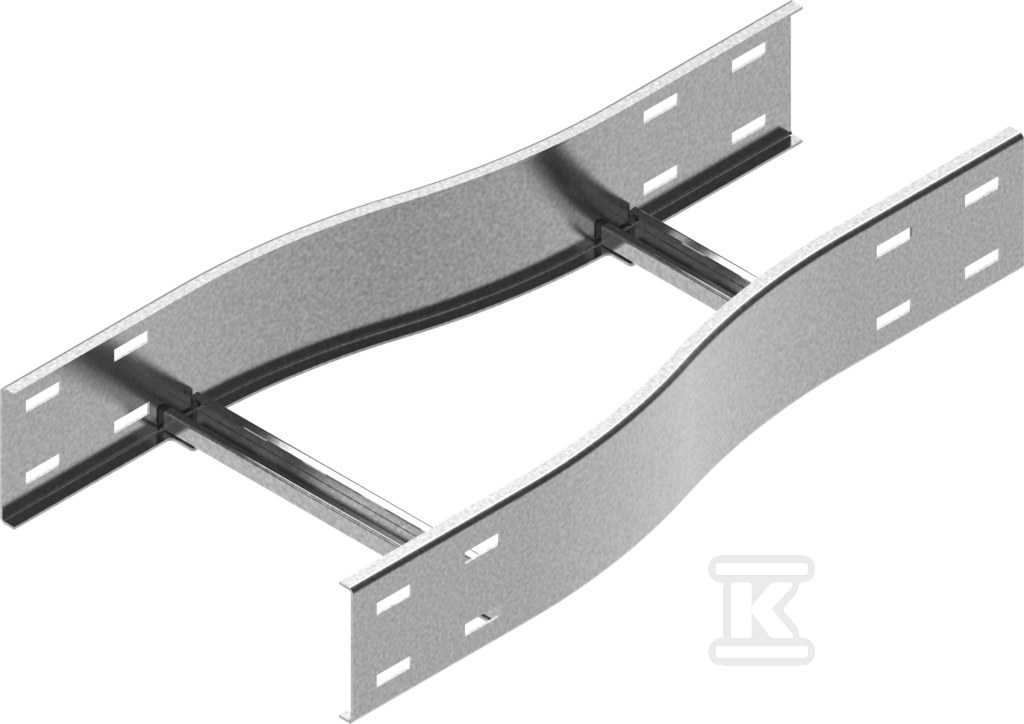

Redukcja symetryczna RSDSP300/200H100 420621

Zmiana szerokości trasy kablowej w drabince H100 z redukcją 300 mm na 200 mm

Redukcja symetryczna przeznaczona do drabinek kablowych H100 umożliwia płynne przejście trasy kablowej z szerokości 300 mm na 200 mm bez konieczności przerywania ciągłości prowadzenia kabli. Kształtka zapewnia zachowanie stabilności mechanicznej całej linii oraz ułatwia adaptację instalacji do zwężeń, rozgałęzień i zmian przekroju. Dzięki symetrycznemu profilowi redukuje się zarówno szerokość górna, jak i dolna w sposób równomierny, co upraszcza montaż i utrzymuje estetykę trasy.

Konstrukcja i materiał

Wykonanie opiera się na stali o grubości blachy 1,5 mm, co zapewnia sztywność przy zachowaniu możliwości montażu w typowych obciążeniach kablowych. Materiał podstawowy to stal, a zabezpieczenie powierzchni to ocynk ogniowy, wskazany w danych ETIM, gwarantujący odporność korozyjną w standardowych warunkach instalacyjnych. W dokumentacji producenta jako wersja standardowa opisana jest stal cynkowana metodą PN-EN 10346:2015-09. Na zamówienie dostępne są alternatywne wykończenia: stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Rozwiązanie nie posiada systemu utrzymania sprawności działania E30, E90 w czasie pożaru.

Zastosowanie i montaż

Kształtka służy do zmiany szerokości trasy kablowej w systemach opartych na drabince H100. Połączenie redukcji z drabinką realizuje się za pomocą łączników kształtek oraz śrub, co zapewnia stabilne i powtarzalne mocowanie. Przy nietypowych zamówieniach należy podać wymiar a i b, co pozwala na wykonanie redukcji o indywidualnych przekrojach poza standardową gamą. Dzięki temu element łatwo dopasowuje się do projektów wymagających niestandardowych przejść.

Kompatybilność i wymiary wykonania

Redukcja przeznaczona jest do współpracy z drabinką H100 i stanowi element systemu tras kablowych BAKS. W omawianym wykonaniu szerokość większa wynosi 300 mm, a szerokość mniejsza 200 mm, co odpowiada oznaczeniu 300/200. Masa jednej sztuki to ok. 2,58 kg, a jednostka logistyczna dostarczana jest w ilości 1 szt. Brak deklaracji odporności ogniowej E30/E90 oznacza, że kształtka stosowana jest w instalacjach bez wymogu zachowania drożności trasy w warunkach pożaru.
