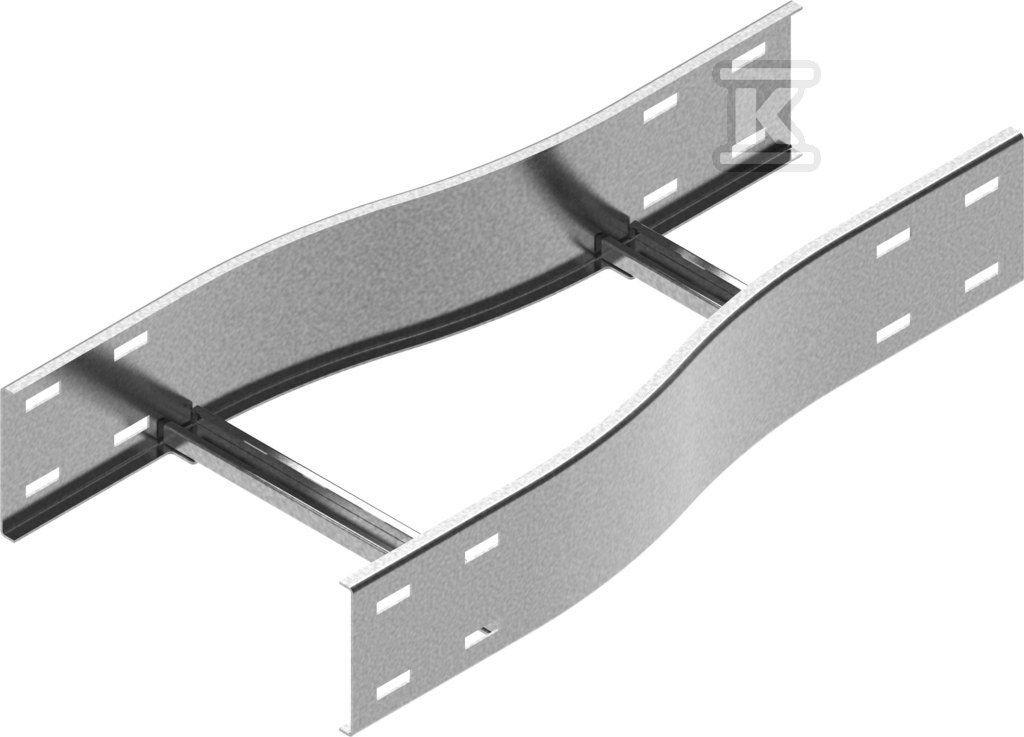

Redukcja symetryczna RSDSP400/300H110 421631

Redukcja symetryczna do zmiany szerokości trasy kablowej

Zmiana szerokości trasy kablowej w jednym elemencie, bez konieczności przerywania ciągłości drabinki. Kształtka przeznaczona jest do płynnego przejścia z szerszego odcinka na węższy w systemach kablowych montowanych na drabinkach. Dzięki symetrycznemu profilowi zachowuje stabilność prowadzenia kabli i równomierne rozłożenie obciążenia na całej długości połączenia.

Konstrukcja i materiał

Wykonana ze stali o grubości blachy 1,5 mm, co zapewnia sztywność przy zachowaniu możliwości montażu bez dodatkowego wzmocnienia. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, a w ofercie bazowej materiał to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Brak systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Montaż i zastosowanie

Kształtka służy do redukcji szerokości trasy kablowej w miejscu, gdzie wymagane jest zawężenie przekroju. Do połączenia z drabinką należy zastosować łączniki kształtek LSSU oraz śruby SGKM8x16. Przy nietypowych zamówieniach wymagane jest podanie wymiarów a i b, co pozwala na wykonanie redukcji o indywidualnych parametrach.

Wymiary i kompatybilność

Przejście realizowane jest między szerokością większą 400 mm a szerokością mniejszą 300 mm. Symetryczna geometria zapewnia zachowanie wysokości profilu i umożliwia prowadzenie kabli bez dodatkowych łuków czy kolan. Parametry pozwalają na integrację z typowymi drabinkami kablowymi o standardowej wysokości, przy zachowaniu ciągłości trasy i łatwego dostępu do przewodów podczas eksploatacji i przeglądów.
