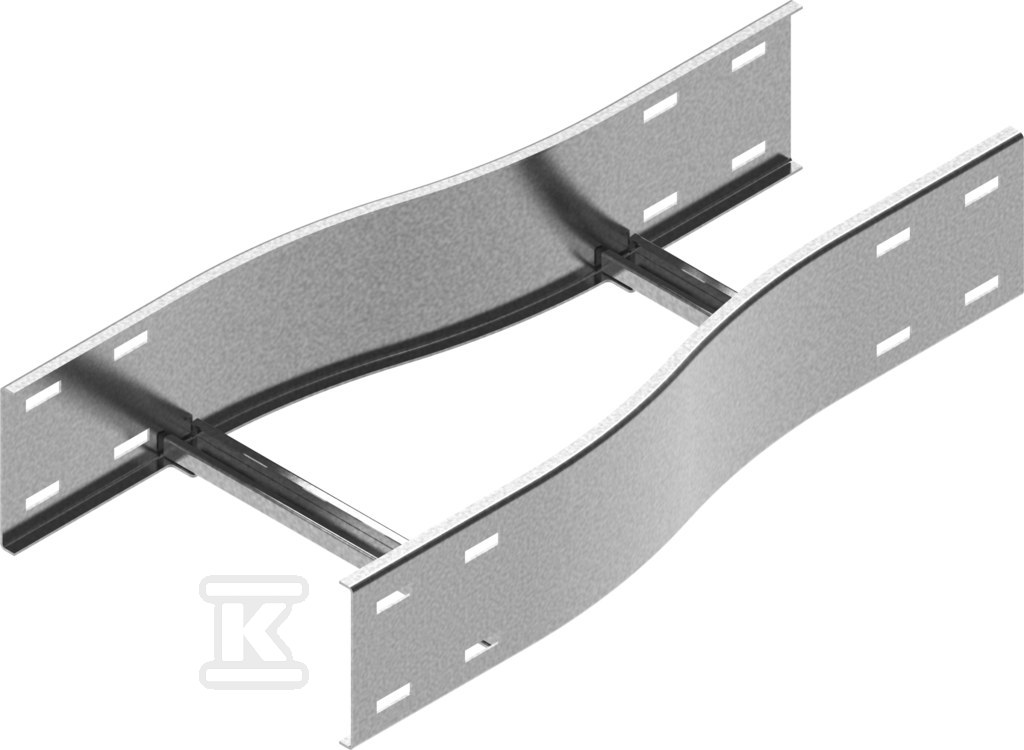

Redukcja symetryczna RSDSP400/300H120 422631

Zmiana szerokości trasy kablowej w systemach drabinkowych

Symetryczna redukcja umożliwia płynne przejście między odcinkami trasy kablowej o różnej szerokości bez przerywania ciągłości prowadzenia kabli. W tym modelu przejście realizowane jest z szerokości 400 mm na szerokość 300 mm, co pozwala na dostosowanie trasy do zmieniających się warunków zabudowy, zwężeń lub rozgałęzień. Oznaczenie H120 wskazuje na współpracę z drabinkami o wysokości 120 mm, a symetryczny kształt zapewnia równomierne rozłożenie obciążenia i zachowanie stabilności całej konstrukcji.

Konstrukcja i materiał

Wykonanie ze stali o grubości blachy 1,5 mm zapewnia sztywność kształtownika przy zachowaniu możliwości montażu bez nadmiernego obciążenia konstrukcji wsporczej. Standardowo powierzchnia zabezpieczona jest ocynkiem ogniowym, co przekłada się na odporność na korozję w typowych warunkach przemysłowych i obiektowych. Podstawowy materiał to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09.

Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Dzięki temu kształtka może być dopasowana do wymagań estetycznych i środowiskowych konkretnej instalacji, np. w pomieszczeniach o podwyższonej wilgotności lub w obiektach z wymogiem jednolitej kolorystyki.

Montaż i kompatybilność

Połączenie redukcji z drabinką kablową realizowane jest za pomocą łączników kształtek LSSU oraz śrub SGKM8x16. Rozwiązanie to zapewnia szybki i powtarzalny montaż bez konieczności dodatkowej obróbki elementów. Symetryczna geometria ułatwia pozycjonowanie w obu kierunkach, co skraca czas prac instalacyjnych.

Przy nietypowych zamówieniach producent prosi o podanie wymiarów a i b, co pozwala na wykonanie redukcji o indywidualnych gabarytach. Brak deklaracji systemu utrzymania sprawności działania E30, E90 w czasie pożaru oznacza, że element jest przeznaczony do zastosowań, w których nie wymagana jest klasa odporności ogniowej trasy.

Zastosowanie i warunki pracy

Kształtka sprawdza się w instalacjach elektrycznych i telekomunikacyjnych, gdzie konieczne jest zwężenie trasy kablowej przy zachowaniu ciągłości prowadzenia przewodów.

Dzięki stalowej konstrukcji i zabezpieczeniu powierzchni ocynkiem ogniowym element zachowuje parametry mechaniczne w standardowych warunkach środowiskowych. Redukcja nie jest przeznaczona do pracy w środowisku agresywnym chemicznie bez wcześniejszego doboru odpowiedniego wykończenia, np. stali nierdzewnej lub powłoki lakierniczej.
