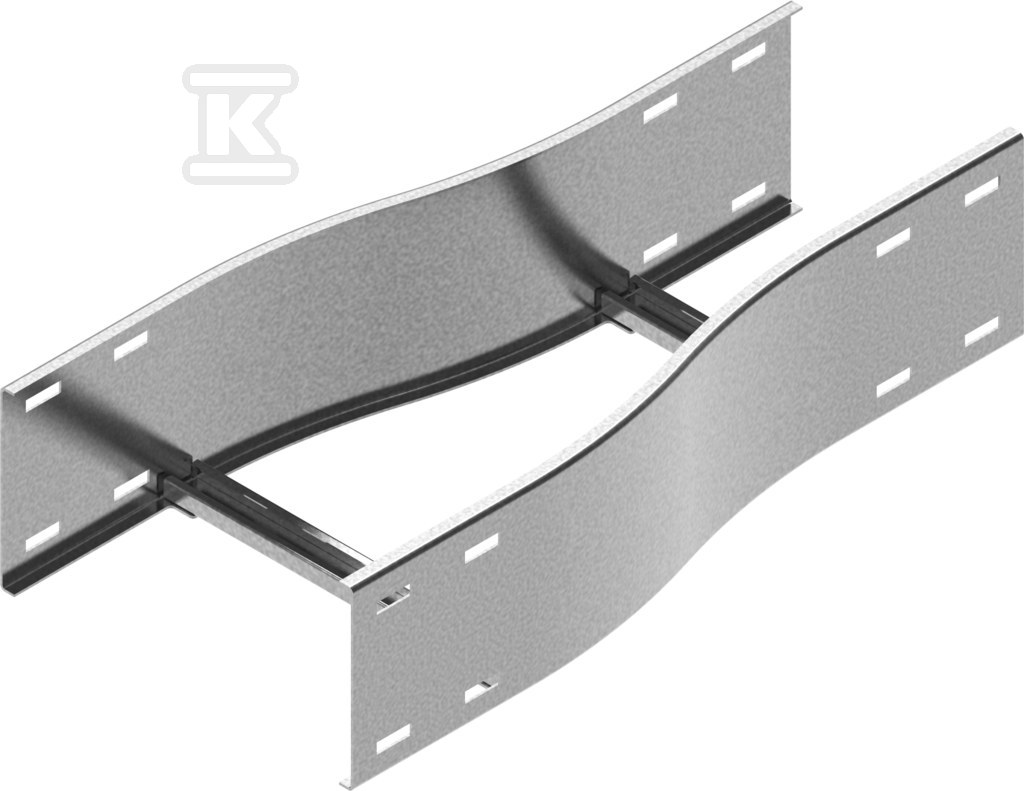

Redukcja symetryczna RSDSP500/400H150 423641

Redukcja szerokości dla symetrycznych tras kablowych

Zmiana przekroju trasy kablowej w jednym miejscu bez przerywania ciągłości prowadzenia kabli. Kształtka pozwala przejść z szerszego odcinka drabinki na węższy, zachowując stabilność całej konstrukcji i ułatwiając dopasowanie trasy do warunków na obiekcie. Przeznaczona jest do tras symetrycznych i sprawdza się tam, gdzie konieczne jest zawężenie korytarza kablowego przy zachowaniu tej samej wysokości prowadzenia.

Konstrukcja i materiał

Wykonana ze stali o grubości blachy 1,5 mm, co zapewnia sztywność połączenia i odporność na odkształcenia podczas montażu oraz eksploatacji. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, który zwiększa odporność na korozję w typowych warunkach instalacyjnych. Stal bazowa w wersji podstawowej to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Kształtka nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Przejście realizuje redukcję z szerokości większej 500 mm na szerokość mniejszą 400 mm. Dzięki temu można płynnie zmniejszyć przekrój trasy.

Zastosowanie i montaż

Kształtka służy do zmiany szerokości trasy kablowej w układach drabinkowych. Montaż odbywa się poprzez połączenie elementu redukcyjnego z drabinką za pomocą łączników kształtek LSSU oraz śrub SGKM8x16. Takie połączenie zapewnia stabilne przeniesienie obciążeń i zachowanie ciągłości mechanicznej trasy.

Wersje materiałowe i indywidualne zamówienia

Poza standardową stalą cynkowaną metodą Sendzimira, na zamówienie dostępna jest stal cynkowana metodą zanurzeniową zgodnie z PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Wybór wersji pozwala dopasować kształtki do wymagań środowiskowych i estetycznych obiektu.

Przy nietypowych zamówieniach można podać własne wymiary a i b, co umożliwia wykonanie redukcji o niestandardowych przekrojach.
