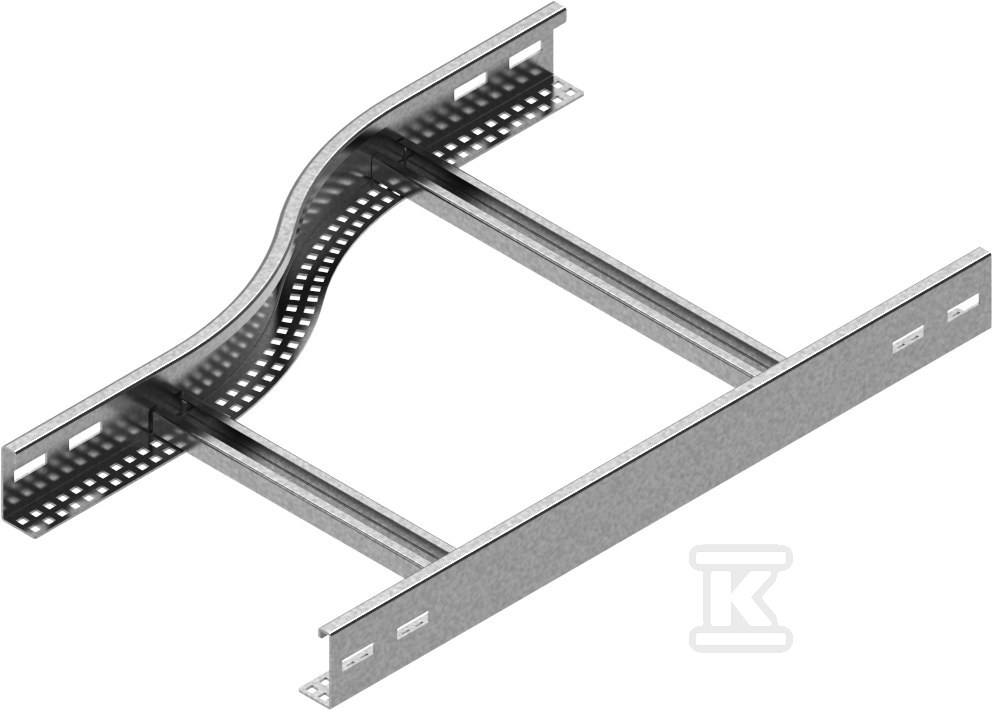

Redukcja drabinki lewa RDLC200/100H50 N 458420

Redukcja lewa do zmiany szerokości drabinki kablowej 200/100 mm

Element przeznaczony do płynnego zawężenia lub poszerzenia trasy kablowej w miejscu rozgałęzienia, przejścia przez przeszkody lub dostosowania do istniejącej infrastruktury. Lewostronne wykonanie pozwala na zachowanie ciągłości drabinki przy zmianie przekroju z 200 mm na 100 mm bez konieczności cięcia i dodatkowej obróbki na budowie.

Konstrukcja ze stali ocynkowanej i grubość blachy 2,0 mm

Rdzeń redukcji stanowi stal o grubości blachy 2,0 mm, co zapewnia sztywność przy rozpiętościach typowych dla tras kablowych i odporność na obciążenia mechaniczne podczas montażu oraz eksploatacji. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, który zwiększa odporność korozyjną w warunkach wilgotnych i zapylonych.

W ofercie bazowej materiał to stal cynkowana zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja F ze stalą cynkowaną metodą zanurzeniową PN-EN ISO 1461:2023-02, wersja E ze stali nierdzewnej oraz wersja L z lakierowaniem w standardowej palecie RAL. Wybór wykończenia pozwala dopasować trwałość i wygląd do środowiska pracy oraz wymagań estetycznych inwestora.

Szczeble redukcji są przystosowane do montowania uchwytów kablowych UK/UKO oraz UKP, co ułatwia utrzymanie porządkowego ułożenia wiązek po stronie węższego i szerszego przekroju.

Montaż, łączenie i kompatybilność z uchwytami

Redukcja współpracuje z systemem drabinek kablowych i wymaga do połączenia 4 łączników oraz 16 kompletów śrub. Taki zestaw mocowań zapewnia stabilne przeniesienie obciążeń między odcinkami o różnej szerokości i eliminuje luz na styku.

W przypadku nietypowych zamówień producent prosi o podanie wymiarów a i b, co umożliwia wykonanie redukcji pod indywidualne warunki zabudowy. Konstrukcja nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru, dlatego w instalacjach wymagających klas odporności ogniowej należy dobrać odpowiednie elementy systemowe.

Wymiary i zastosowanie w trasie kablowej

Zmiana szerokości odbywa się z 200 mm na 100 mm, co pozwala na stopniowe zawężenie trasy bez gwałtownych załamań. Lewostronne ułożenie redukcji ułatwia prowadzenie kabli wzdłuż ścian, słupów i konstrukcji wsporczych, gdzie po lewej stronie potrzebne jest zwężenie przekroju.

Zastosowanie redukcji ogranicza liczbę dodatkowych wsporników i przedłuża ciągłość drabinki, co przekłada się na szybszy montaż i czytelniejszy przebieg instalacji. Dzięki kompatybilności z uchwytami UK/UKO i UKP możliwe jest zachowanie jednolitego systemu mocowania kabli na całej długości trasy, zarówno w części 200 mm, jak i 100 mm.
