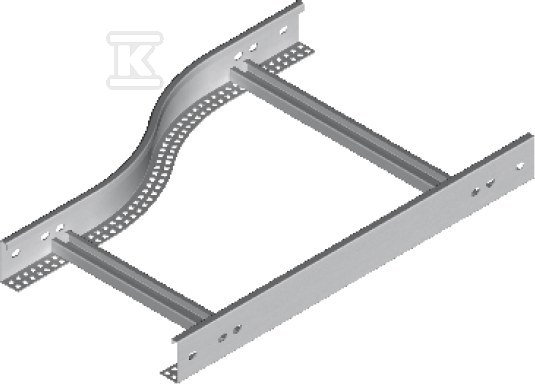

Redukcja lewa RDLP200/100H45N 448220

Zmiana szerokości trasy kablowej z redukcją lewą 200/100 mm

Redukcja lewa umożliwia płynne zwężenie trasy kablowej z szerokości 200 mm do 100 mm bez przerywania ciągłości prowadzenia kabli. Konstrukcja przeznaczona jest do drabinek kablowych i pozwala na dostosowanie przekroju drogi kablowej. Wysokość wykonania H45N zapewnia kompatybilność z typowymi drabinkami o tej samej wysokości bocznej.

Konstrukcja i materiał

Wykonanie ze stali o grubości blachy 1,5 mm zapewnia sztywność połączenia przy zachowaniu możliwości montażu standardowymi łącznikami. Powierzchnia zabezpieczona jest ocynkiem ogniowym, a bazowy materiał to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana zanurzeniowo PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Masa jednej sztuki wynosi 1,34 kg, opakowanie zawiera 2 sztuki.

Montaż i kompatybilność

Do połączenia redukcji z odcinkami drabinki należy użyć 4 łączników oraz 16 kompletów śrub. Przy nietypowych zamówieniach wymagane jest podanie wymiarów a i b. Zamawiając kształtki należy podać symbol drabiny, aby dobrać odpowiednie szczeble i przystosowane do nich uchwyty kablowe:

• szczebel drabinki typu A z pasującym uchwytem kablowym
• szczebel drabinki typu B z pasującym uchwytem kablowym

Zastosowanie i parametry użytkowe

Redukcja przeznaczona jest do zmiany szerokości trasy kablowej. Lewostronne zwężenie 200/100 mm ułatwia prowadzenie kabli w miejscach, gdzie wymagane jest zmniejszenie przekroju bez dodatkowych przejść. Opcja E90 dostępna jest dla szerokości 100 - 400 mm, a produkt spełnia funkcję E-90.
