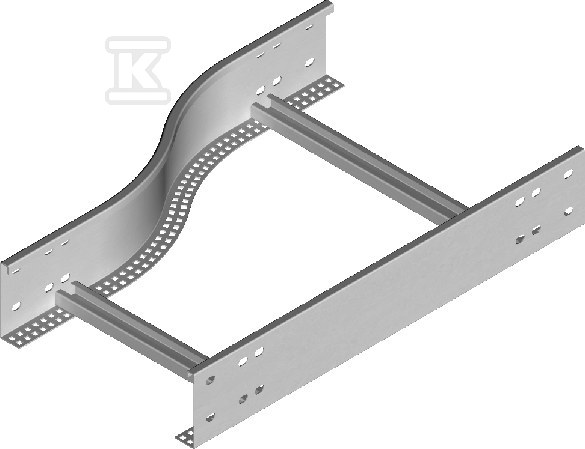

Redukcja lewa RDLP300/200H100N 493030

Zmiana szerokości trasy kablowej w drabince kablowej H100

Redukcja lewa umożliwia płynne przejście trasy kablowej z szerszego odcinka na węższy bez przerywania ciągłości drabinki. Przeznaczona jest do drabinek kablowych serii H100 i pozwala zachować stabilność ułożenia kabli przy zmianie przekroju koryta. Rozwiązanie sprawdza się w miejscach, gdzie trasa zwęża się w kierunku rozdzielnicy, szafy lub punktu zakończenia, a także przy łączeniu odcinków o różnej szerokości w jednej linii.

Konstrukcja i materiał

Element wykonany jest ze stali o grubości blachy 1,5 mm. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, a w ofercie bazowej materiał to stal cynkowana. Stalowa konstrukcja zapewnia sztywność połączenia i odporność na obciążenia mechaniczne typowe dla tras kablowych.

Szczeble redukcji są przystosowane do montażu uchwytów kablowych, co ułatwia utrzymanie porządkowego ułożenia przewodów na całej długości trasy, także w miejscu zwężenia.

Montaż i kompatybilność

Redukcja montowana jest do istniejącej drabinki za pomocą 4 łączników oraz 16 kompletów śrub. Takie połączenie zapewnia stabilne przeniesienie obciążeń między odcinkami o różnej szerokości. Przy nietypowych zamówieniach producent prosi o podanie wymiarów a i b, co pozwala dobrać redukcję do indywidualnych potrzeb instalacji.

Element nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Wymiary i zastosowanie praktyczne

Przejście realizowane jest z szerokości większej 300 mm na szerokość mniejszą 200 mm przy wysokości koryta 100 mm. Długość elementu wynosi ok. 60 cm, a masa jednej sztuki to 2,28 kg przy objętości ok. 0,018 m3. Kompaktowe wymiary pozwalają na montaż w ciasnych korytarzach technicznych i na ograniczonej przestrzeni montażowej.
