Redukcja lewa RDLP300/200H45N 448230

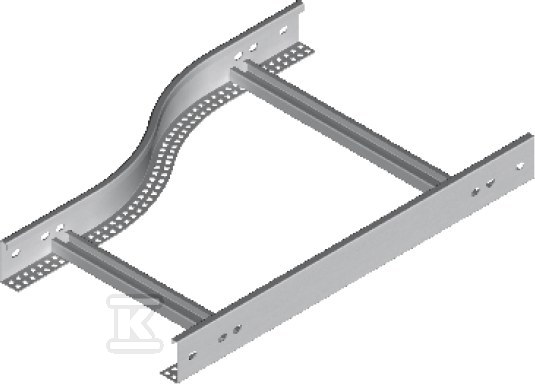

Redukcja lewa do drabiny kablowej H45 z przejściem 300 mm na 200 mm

Zmiana szerokości trasy kablowej w jednym elemencie pozwala na płynne przejście z szerszego odcinka drabiny na węższy bez rozcinania konstrukcji i bez dodatkowych przejściówek. Redukcja lewa przeznaczona jest do systemu drabin H45 o wysokości bocznej 45 mm i grubości blachy 1,5 mm. Przejście realizowane jest z szerokości 300 mm na szerokość 200 mm, co ułatwia prowadzenie kabli w miejscach zwężenia trasy, przy wejściu do rozdzielnic lub w rozgałęzieniach.

Konstrukcja i materiał

Podstawowe wykonanie to stal z zabezpieczeniem powierzchni ocynk ogniowy. W standardzie producent stosuje stal cynkowaną zgodnie z PN-EN 10346:2015-09, oznaczenie S. Na zamówienie dostępne są warianty:

• F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02,
• E - stal nierdzewna,
• L - lakierowanie w standardowej palecie RAL.

Grubość blachy 1,5 mm zapewnia sztywność połączenia i zgodność z pozostałymi elementami drabiny H45. Masa jednego elementu wynosi ok. 1,50 kg, co upraszcza montaż ręczny bez konieczności stosowania dodatkowych podnośników.

Montaż i kompatybilność

Element montuje się do istniejącej drabiny kablowej za pomocą 4 łączników LDCH… oraz 16 kompletów śrub. Dzięki temu połączenie jest stabilne i przenosi obciążenie kabli zgodnie z założeniami systemu.

Do prawidłowego doboru należy podać symbol drabiny, z którą redukcja ma współpracować:

• A - szczebel drabinki i pasujący do niego uchwyt kablowy,
• B - szczebel drabinki DU… i pasujący do niego uchwyt kablowy typu UK….

Szczeble są przystosowane do montażu uchwytów kablowych. Przy nietypowych zamówieniach wymagane jest podanie wymiaru a i b, co pozwala na wykonanie redukcji o indywidualnych gabarytach.

Opcje wykonania i zastosowanie pożarowe

Redukcja lewa umożliwia zachowanie ciągłości trasy kablowej przy zmianie przekroju z 300 mm na 200 mm. W serii przewidziano opcję E90 dla szerokości 100-400 mm, co pozwala na utrzymanie drożności trasy w warunkach pożaru. W danych ETIM dla tego wykonania system utrzymania sprawności działania E30, E90 w czasie pożaru jest oznaczony jako nie, natomiast producent podaje, że produkt spełnia funkcję E-90 w ramach dostępnych opcji.

Rozwiązanie sprawdza się w instalacjach przemysłowych, obiektach użyteczności publicznej oraz infrastrukturze telekomunikacyjnej, gdzie wymagane jest estetyczne i mechanicznie trwałe zwężenie trasy kablowej bez utraty nośności.
