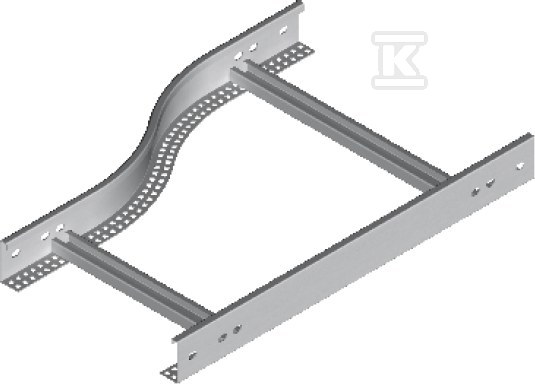

Redukcja lewa RDLP300/200H50N 458230

Redukcja lewa do drabinek kablowych systemu H50

Zmiana szerokości trasy kablowej bez przerywania ciągłości prowadzenia kabli. Redukcja lewa pozwala płynnie przejść z szerszej części trasy na węższą, zachowując wysokość profilu charakterystyczną dla systemu H50. W omawianym wykonaniu szerokość zmniejsza się z 300 mm do 200 mm, co sprawdza się przy zwężaniu trasy, dopasowaniu do istniejącej infrastruktury oraz w miejscach rozgałęzień. Konstrukcja nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Zmiana szerokości trasy kablowej

• przejście z szerokości 300 mm na 200 mm w jednym elemencie
• lewe wykonanie, czyli zwężenie po lewej stronie w kierunku prowadzenia trasy
• zachowanie wysokości systemu H50, dzięki czemu redukcja współpracuje z drabinkami, łukami i łącznikami tej samej serii
• brak klasyfikacji odporności ogniowej E30/E90, produkt przeznaczony do standardowych tras kablowych

Rozwiązanie jest szczególnie przydatne, gdy trasa musi zostać zawężona w miejscu ograniczenia przestrzeni lub przy przejściu na węższy odcinek drabinki. Dzięki symetrycznemu ukształtowaniu szczebli możliwe jest montaż uchwytów kablowych UK/UKO... i UKP...

Budowa i materiał

Element wykonany jest ze stali o grubości blachy 1,5 mm. Standardowo stosowana jest stal cynkowana metodą Sendzimira wg PN-EN 10346:2015-09. W danych ETIM dla tego wykonania wskazano zabezpieczenie powierzchni jako ocynk ogniowy.

Na zamówienie dostępne są warianty materiałowe:

• F - stal cynkowana metodą zanurzeniową wg PN-EN ISO 1461:2023-02
• E - stal nierdzewna
• L - lakierowanie w standardowej palecie RAL

Taka baza materiałowa zapewnia odporność na korozję w typowych warunkach instalacji kablowych oraz kompatybilność z pozostałymi elementami systemu H50.

Montaż i zastosowanie w systemie H50

Redukcja przeznaczona jest do montażu na drabinkach kablowych systemu H50. Do połączenia należy użyć 4 łączników LDCH... oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Szczeble są przystosowane do montażu uchwytów kablowych UK/UKO... i UKP...

Przy nietypowych zamówieniach należy podać wymiar a i b, co pozwala na wykonanie redukcji o indywidualnych szerokościach. Rodzaj szczebla kształtki powinien odpowiadać typowi drabinki w jednym zamówieniu, np. drabinka DK - przekrój szczebla VI, drabinka DU - przekrój szczebla VI.
