Redukcja lewa RDLP400/300H45N 448040

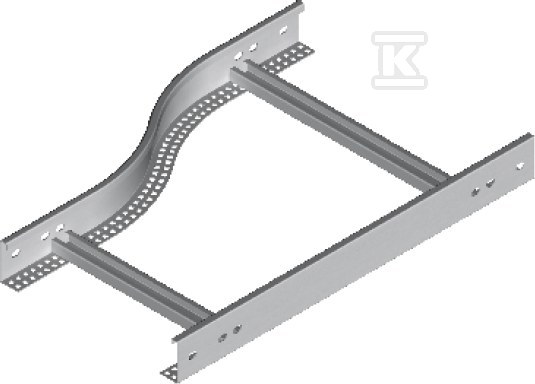

Redukcja lewa do drabinek kablowych systemu H45 z przejściem 400 mm na 300 mm

Element przeznaczony do płynnej zmiany szerokości trasy kablowej w kierunku lewym, z 400 mm na 300 mm, w systemie drabinek H45. Pozwala na dostosowanie przekroju trasy w miejscu, gdzie zmniejsza się liczba kabli lub zmienia się układ poprowadzenia, bez konieczności przerywania ciągłości konstrukcji. Wykonanie z blachy o grubości 1,5 mm zapewnia sztywność połączenia przy zachowaniu lekkości montażu.

Zmiana szerokości i kompatybilność z systemem H45

Redukcja lewa RDLP400/300H45N realizuje przejście z większej szerokości 400 mm na mniejszą 300 mm, przy wysokości systemu H45. Jest to kształtka liniowa, która współpracuje z drabinkami kablowymi tego samego systemu i przekroju szczebla. W praktyce oznacza to, że po stronie wlotowej montowana jest drabinka o szerokości 400 mm, a po stronie wylotowej drabinka 300 mm, przy zachowaniu tej samej wysokości boku.

W ofercie producenta dostępne są redukcje lewe, prawe i symetryczne w szerokim zakresie szerokości. Dla nietypowych potrzeb można zamówić wymiary indywidualne, podając w zamówieniu wymiary a i b. Linia reduktorów przewiduje opcję wykonania z zachowaniem funkcji E-90 w zakresie szerokości 100 - 400 mm.

Materiał, wykonanie i montaż

Podstawowy materiał to stal z zabezpieczeniem powierzchni przez ocynk ogniowy. W standardzie produkcyjnym stosowana jest stal cynkowana zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępne są warianty: F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, E - stal nierdzewna oraz L - lakierowanie w standardowej palecie RAL.

Montaż redukcji wymaga 4 łączników LDCH... oraz 16 kompletów śrub. Łączniki zapewniają stabilne połączenie z drabinką po obu stronach przejścia.

Dobór i zastosowanie w trasie kablowej

Przy zamawianiu kształtek należy podać symbol drabiny, z którą redukcja ma współpracować, aby dobrać odpowiedni przekrój szczebla i przystosowane do niego uchwyty kablowe. Dla drabinek typu DK stosowany jest odpowiedni szczebel i pasujący do niego uchwyt kablowy, dla drabinek typu DU - szczebel drabinki i pasujący do niego uchwyt kablowy.

Redukcja lewa sprawdza się tam, gdzie trasa kablowa zwęża się w lewą stronę. Zmiana szerokości wykonana za pomocą dedykowanej kształtki zachowuje spójność mechaniczną trasy i ułatwia późniejsze prowadzenie kabli oraz montaż uchwytów.
