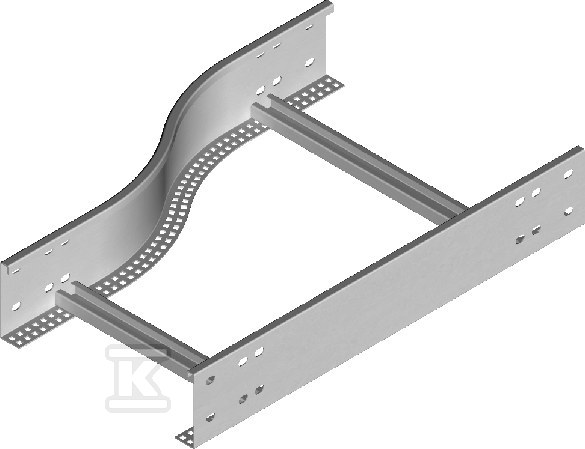

Redukcja lewa RDLP500/400H100N 493050

Redukcja szerokości trasy kablowej z lewej strony

Zmiana szerokości drabinki kablowej w jednym elemencie pozwala na płynne przejście trasy z szerszego odcinka na węższy bez rozcinania i dodatkowych konstrukcji wsporczych. Redukcja lewa przeznaczona jest do montażu w linii drabinek kablowych, gdzie konieczne jest zmniejszenie przekroju z 500 mm do 400 mm przy zachowaniu tej samej wysokości szczebli. Dzięki temu instalator zachowuje ciągłość prowadzenia kabli, a użytkownik końcowy zyskuje estetyczny i uporządkowany przebieg instalacji.

Budowa i materiał

Element wykonany jest ze stali w postaci blachy o grubości 1,5 mm. Zabezpieczenie powierzchni to ocynk ogniowy, co w praktyce przekłada się na odporność na korozję w typowych warunkach pomieszczeń technicznych i na zewnątrz pod osłonami. W standardowej wersji materiał to stal cynkowana zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Szczeble są przystosowane do montażu uchwytów kablowych UK, UKO oraz UKP, co ułatwia mocowanie wiązek na zredukowanym odcinku.

Wymiary i parametry użytkowe

Przejście realizowane jest z szerokości większej 500 mm na szerokość mniejszą 400 mm. Wysokość konstrukcji wynosi 100 mm, co odpowiada oznaczeniu H100 w symbolu. Długość elementu to 60 cm, a masa jednej sztuki to 2,64 kg przy objętości opakowania ok. 0,03 m3. Redukcja nie posiada systemu utrzymania sprawności działania E30, E90 w czasie pożaru. Parametry te pozwalają na szybkie zaplanowanie montażu i dobór łączników bez konieczności wykonywania nietypowych cięć.

Montaż i kompatybilność

Do prawidłowego połączenia redukcji z sąsiednimi odcinkami drabinki należy użyć 4 łączników oraz 16 kompletów śrub. Rozwiązanie współpracuje z typowymi drabinkami kablowymi producenta i umożliwia zmianę przekroju. W przypadku nietypowych zamówień producent prosi o podanie wymiaru a i b, co pozwala na przygotowanie wersji o indywidualnych szerokościach wejściowej i wyjściowej.
