Redukcja lewa RDLP500/400H45N 448050

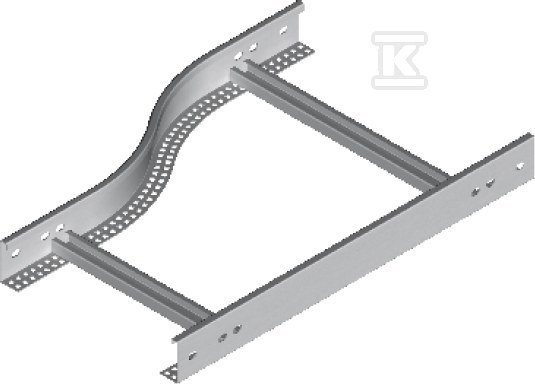

Redukcja lewa do drabinki kablowej z przejściem 500 mm na 400 mm

Zmiana szerokości trasy kablowej w jednym kierunku pozwala na płynne przejście z szerszego odcinka drabinki na węższy bez przerywania prowadzenia kabli. Lewa redukcja z wysokością 45 mm jest przeznaczona do tras kablowych o przekroju 500 mm na wejściu i 400 mm na wyjściu, co ułatwia dopasowanie instalacji do zwężeń, przejść przez przeszkody lub rozgałęzień w rozdzielniach i ciągach kablowych.

Konstrukcja ze stali ocynkowanej ogniowo

Element wykonany jest ze stali o grubości blachy 1,5 mm. Standardowe zabezpieczenie powierzchni to ocynk ogniowy. Taki typ powłoki zapewnia dobrą odporność na korozję w typowych warunkach instalacyjnych wewnątrz budynków i na zewnątrz pod osłonami.

Na zamówienie dostępne są warianty materiałowe: stal cynkowana metodą Sendzimira PN-EN 10346:2015-09, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Dzięki temu kształtka może być dopasowana do wymagań estetycznych i środowiskowych konkretnej instalacji.

Montaż i łączenie z trasą kablową

Redukcja montowana jest do dwóch odcinków drabinki kablowej za pomocą łączników. Do prawidłowego połączenia producent wskazuje zastosowanie 4 łączników oraz 16 kompletów śrub. Dokładny typ łącznika dobiera się do konstrukcji drabiny.

Przy zamówieniu kształtek należy podać symbol drabiny, aby dobrać odpowiednie szczeble i przystosowane do nich uchwyty kablowe. W praktyce oznacza to:

• drabinki z jednym profilem drabiny wymagają dopasowanych uchwytów kablowych,
• drabinki z innym profilem drabiny współpracują z innymi uchwytami kablowymi.

Przy nietypowych zamówieniach konieczne jest podanie wymiarów a i b, co pozwala na wykonanie redukcji o indywidualnych gabarytach.

Zastosowanie i parametry użytkowe

Lewa kierunek zwężenia ułatwia prowadzenie kabli wzdłuż ścian i słupów, gdzie przestrzeń ogranicza się stopniowo.

Wymiary użytkowe redukcji to szerokość większa 500 mm i szerokość mniejsza 400 mm przy wysokości 45 mm. Długość elementu wynosi ok. 600 mm, masa ok. 1,86 kg, a objętość ok. 0,014 m3. Taki rozmiar zapewnia stabilne przejście bez nadmiernego wystającego elementu w ciągu.

W ofercie dostępna jest opcja E90 dla szerokości 100-400 mm, co pozwala na realizację tras kablowych wymagających zachowania funkcji w warunkach pożaru w określonych przekrojach.
