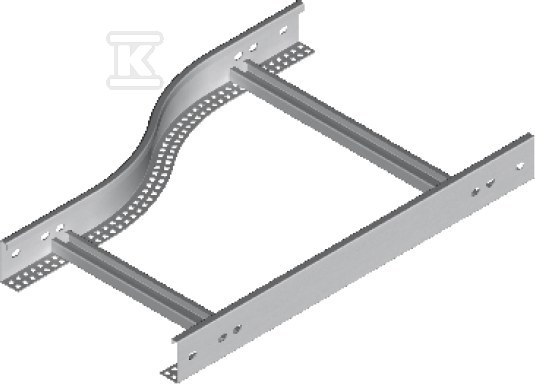

Redukcja lewa RDLP600/500H45N 448060

Redukcja lewa do drabinek kablowych H45 z blachy 1,5 mm

Zmiana szerokości trasy kablowej w jednym kierunku pozwala na płynne zawężenie linii kablowej bez przerywania ciągłości drabinki. Redukcja przechodzi ze szerokości 600 mm na 500 mm i jest przeznaczona do systemów drabinek kablowych H45. Wykonanie ze stali o grubości blachy 1,5 mm zapewnia sztywność połączenia przy zachowaniu możliwości montażu standardowymi łącznikami. Lewostronne ułożenie oznacza, że zwężenie następuje po lewej stronie w kierunku montażu, co ułatwia prowadzenie trasy w miejscach, gdzie wymagana jest zmiana przekroju, np. przy wejściu do szafy, przejściu przez przeszkody lub zmianie układu drabinek na odcinku poziomym.

Konstrukcja i materiał

Podstawowy materiał to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09, oznaczana symbolem S. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, oznaczana symbolem F, stal nierdzewna E oraz lakierowanie w standardowej palecie RAL, oznaczone symbolem L. W danych ETIM wskazano zabezpieczenie powierzchni jako ocynk ogniowy. Producent podaje grubość blachy 1,5 mm oraz informację o funkcji E-90. Opcja E90 jest dostępna dla szerokości 100-400 mm. Wysokość profilu wynosi 4,5 cm, masa jednej sztuki to ok. 2,02 kg, a objętość ok. 0,016 m3.

Montaż i kompatybilność

Do montażu należy użyć 4 łączników LDCH... oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Przy nietypowych zamówieniach należy podać wymiar a i b. Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich szczebli i przystosowanych do nich uchwytów kablowych. Dla drabinek typu A stosowany jest szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ..., dla typu B szczebel drabinki DU... i pasujący uchwyt kablowy typu UK... Szczeble są przystosowane do montowania uchwytów kablowych UKZ/UKZO... i UKZP...

Wymiary i zastosowanie praktyczne

Element ma długość ok. 60 cm, szerokość większą 600 mm i szerokość mniejszą 500 mm. Redukcja umożliwia prowadzenie trasy kablowej w miejscach, gdzie wymagane jest zawężenie przekroju bez demontażu istniejącej drabinki. Współpraca z systemem H45 zapewnia spójność konstrukcyjną i możliwość stosowania tych samych akcesoriów montażowych na całej długości trasy.
