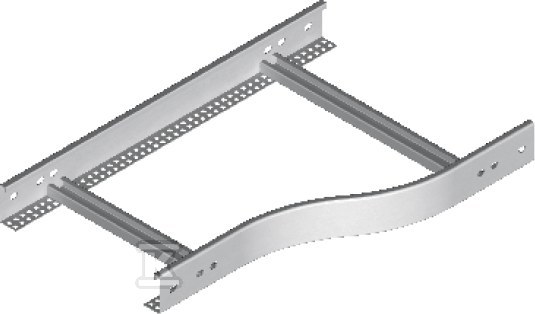

Redukcja prawa RDPP200/100H45N 448620

Zmiana szerokości trasy kablowej na drabince

Redukcja prawa umożliwia płynne przejście z szerszego odcinka drabinki kablowej na węższy bez przerywania ciągłości prowadzenia kabli. Rozwiązanie przeznaczone jest do tras o wysokości 45 mm, gdzie szerokość większa wynosi 200 mm, a szerokość mniejsza 100 mm. Zmiana zachodzi wzdłużnie, co pozwala zawęzić trasę w miejscach ograniczonej przestrzeni przy zachowaniu stabilności mechanicznej całej instalacji.

Konstrukcja i materiał

Element wykonany jest ze stali o grubości blachy 1,5 mm. Standardowe zabezpieczenie powierzchni to ocynk ogniowy. W ofercie bazowej stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09, oznaczana symbolem S. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, symbol F, stal nierdzewna symbol E oraz lakierowanie w standardowej palecie RAL, symbol L. Długość elementu wynosi 60 cm, wysokość 4,5 cm, masa ok. 1,34 kg.

Montaż i dopasowanie

Redukcja montowana jest za pomocą 4 łączników LDCH... oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Przy nietypowych zamówieniach należy podać wymiary a i b. Dla szerokości w zakresie 100 - 400 mm dostępna jest opcja E90. System utrzymania sprawności działania E30, E90 w czasie pożaru nie jest przewidziany w standardowym wykonaniu.

Zastosowanie i kompatybilność

Kształtka służy do zmiany szerokości trasy kablowej w systemach drabinkowych. Zamawiając należy podać symbol drabiny, aby dobrać odpowiednie szczeble i przystosowane do nich uchwyty kablowe. Do drabinek ze szczeblem DK... pasuje uchwyt kablowy typu UKZ..., do drabinek ze szczeblem DU... pasuje uchwyt kablowy typu UK... Dzięki temu redukcja integruje się z istniejącą trasą bez konieczności stosowania przejściowych elementów pośrednich.
