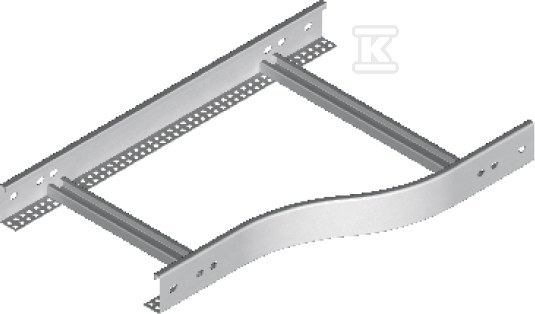

Redukcja prawa RDPP200/100H50N 458620

Redukcja szerokości trasy kablowej w drabinkach H50

Element przeznaczony do płynnego przejścia między odcinkami drabinki kablowej o różnej szerokości. Pozwala zachować ciągłość trasy bez konieczności demontażu istniejącej konstrukcji i bez przerw w prowadzeniu kabli. Redukcja prawa jest stosowana w miejscach, gdzie ze względu na układ pomieszczeń konieczne jest zwężenie lub poszerzenie koryta kablowego.

Konstrukcja i materiał

Wykonana ze stali o grubości blachy 1,5 mm. Standardowo stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Zabezpieczenie powierzchni według ETIM to ocynk ogniowy. Brak systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Montaż i kompatybilność

Redukcja przeznaczona jest do drabinek kablowych serii H50. Szczeble są przystosowane do montowania uchwytów kablowych UK/UKO oraz UKP. Do prawidłowego połączenia należy użyć 4 łączników oraz 16 kompletów śrub. Przy nietypowych zamówieniach wymagane jest podanie wymiaru a i b, co pozwala na przygotowanie redukcji o indywidualnych gabarytach.

Wymiary i zastosowanie praktyczne

Przejście realizowane jest ze szerokości większej 200 mm na szerokość mniejszą 100 mm. Masa jednego elementu wynosi około 1,47 kg. Redukcja prawa umożliwia zachowanie stabilności mechanicznej trasy przy zmianie przekroju, ułatwia prowadzenie kabli w rozdzielniach, na korytarzach technicznych oraz wzdłuż ścian i stropów, gdzie zmienia się dostępna przestrzeń montażowa.
