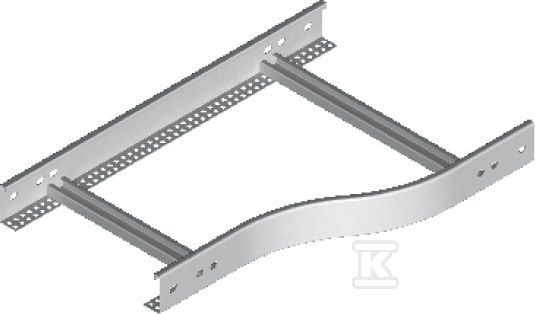

Redukcja prawa RDPP200/100H60N 468620

Zmiana szerokości trasy kablowej z utrzymaniem funkcji przeciwpożarowej E90

Redukcja prawa przeznaczona jest do płynnego przejścia między odcinkami trasy kablowej o różnej szerokości, bez konieczności przerywania ciągłości prowadzenia kabli. Dzięki zachowaniu sprawności działania w czasie pożaru pozwala utrzymać funkcjonowanie instalacji sygnalizacji pożaru, alarmowania i oświetlenia ewakuacyjnego przez co najmniej 90 minut. Rozwiązanie sprawdza się w obiektach, w których wymagana jest klasa E90, w tym w budynkach z tryskaczami wodnymi.

Przejście realizuje zmianę z szerokości 200 mm na 100 mm. Wykonanie z blachy o grubości 1,5 mm zapewnia sztywność połączenia i stabilne podparcie kabli na całej długości redukcji. Waga jednej sztuki wynosi ok. 1,56 kg, co ułatwia manipulację na etapie montażu.

Budowa z blachy stalowej i klasa odporności ogniowej

Element wykonany jest ze stali z zabezpieczeniem powierzchni ocynk ogniowy. W standardzie stosowana jest stal cynkowana metodą Sendzimira PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja ze stalą cynkowaną metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL.

Produkt spełnia funkcję E-90 i posiada system utrzymania sprawności działania E90 wg DIN 4102-12. Oznacza to co najmniej 90 minut utrzymania sprawności funkcjonowania urządzeń w budynku w warunkach pożaru. Parametr ten jest kluczowy dla tras kablowych zasilających urządzenia sygnalizacji pożaru, systemy alarmowe oraz oświetlenie ewakuacyjne.

• stal o grubości 1,5 mm zapewnia sztywność i odporność mechaniczną
• zabezpieczenie powierzchni ocynk ogniowy ogranicza korozję w typowych warunkach instalacyjnych
• klasa E90 pozwala na zastosowanie w instalacjach wymagających ciągłości działania w czasie pożaru

Montaż, kompatybilność i przeznaczenie

Redukcja przeznaczona jest do montażu na trasach kablowych z wykorzystaniem łączników LDCH. Do prawidłowego połączenia zaleca się użyć 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Szczeble konstrukcji są przystosowane do montażu uchwytów kablowych UK/UKO oraz UKP, co ułatwia prowadzenie wiązek na zmienionej szerokości.

Wykorzystanie w praktyce:

• zmiana szerokości trasy kablowej bez demontażu istniejącej konstrukcji
• zachowanie ciągłości trasy przy przejściu z odcinka 200 mm na odcinek 100 mm
• zastosowanie w instalacjach wymagających utrzymania sprawności E90, w tym dla sygnalizacji pożaru, alarmowania i oświetlenia ewakuacyjnego

Przy nietypowych zamówieniach można podać wymiary a i b, co pozwala na wykonanie redukcji o indywidualnych gabarytach.
