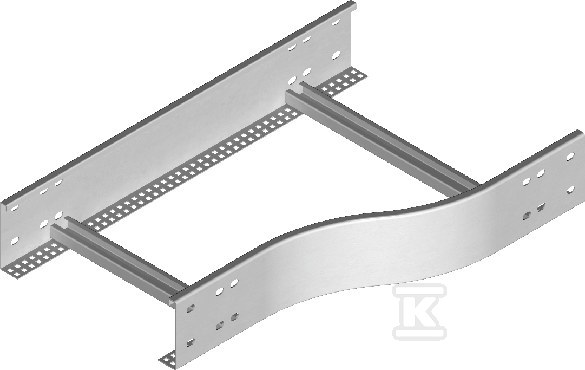

Redukcja prawa RDPP200/100H80N 498020

Redukcja prawa 200/100 mm do systemu drabinek kablowych H80

Redukcja prawa RDPP200/100H80N pozwala płynnie zawęzić trasę kablową z szerokości 200 mm do 100 mm w obrębie drabinek o wysokości boku 80 mm. Element przeznaczony jest do zmiany szerokości prowadzenia kabli bez przerywania ciągłości konstrukcji, co ułatwia dopasowanie trasy do warunków na miejscu instalacji.

Wykonanie z blachy stalowej o grubości 1,5 mm zapewnia sztywność połączenia przy zachowaniu lekkości montażu. Standardowo powierzchnia ma zabezpieczenie ocynkowe, a materiał bazowy to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. System nie posiada deklaracji utrzymania sprawności działania E30/E90 w czasie pożaru.

Konstrukcja i materiał

Kształtka wykonana jest ze stali, co w połączeniu z grubością blachy 1,5 mm daje stabilne przejście między odcinkami o różnej szerokości. Szerokość większa wynosi 200 mm, szerokość mniejsza 100 mm, a wysokość boku odpowiada systemowi H80. Szczeble są przystosowane do montowania uchwytów kablowych UK/UKO... i UKP..., co pozwala na bezpośrednie mocowanie wiązek bez dodatkowych adapterów.

W standardzie stosowana jest stal cynkowana metodą Sendzimira PN-EN 10346:2015-09. Opcje na zamówienie to:

• F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
• E - stal nierdzewna
• L - lakierowanie w standardowej palecie RAL

Rodzaj szczebla kształtki odpowiada typowi drabinki w jednym zamówieniu - drabinka DK wymaga przekroju szczebla DK, drabinka DU wymaga przekroju DU.

Montaż i kompatybilność

Redukcja prawa współpracuje z drabinkami kablowymi systemu H80. Do połączenia należy użyć 4 łączników LDCH... oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Przy nietypowych zamówieniach należy podać wymiar a i b, co pozwala na wykonanie redukcji o indywidualnych gabarytach.

Element przeznaczony jest do montażu w ciągłej trasie kablowej. Dzięki temu instalator zachowuje ciągłość prowadzenia kabli i zachowuje możliwość późniejszej rozbudowy trasy.

Zastosowanie w trasie kablowej

Zastosowanie to zmiana szerokości trasy kablowej w miejscach, gdzie wymagane jest zawężenie prowadzenia. Redukcja prawa sprawdza się przy przejściu z szerszego odcinka drabiny do węższej części instalacji. Pozwala utrzymać porządek ułożenia kabli i ograniczyć niepotrzebne miejsca wolne.

W praktyce element montuje się pomiędzy dwoma odcinkami drabiny o różnych szerokościach, zachowując ten sam typ szczebla co w pozostałej części trasy. Dzięki temu kable nie ulegają gwałtownemu zwężeniu, a dostęp do wiązek pozostaje wygodny zarówno dla instalatora, jak i dla obsługi serwisowej.
