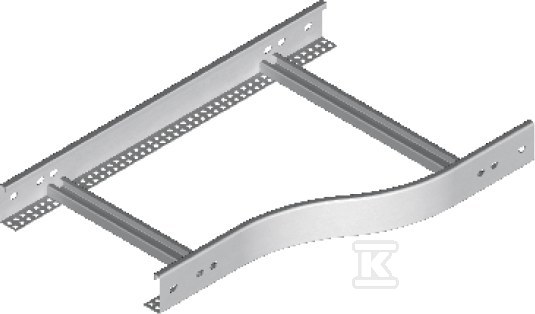

Redukcja prawa RDPP300/200H45N 448630

Redukcja szerokości trasy kablowej z 300 mm na 200 mm dla drabinek kablowych

Zmiana przekroju trasy kablowej w jednym miejscu bez przerywania ciągłości prowadzenia kabli. Redukcja prawa przeznaczona jest do łączenia odcinków drabinki o różnej szerokości, w tym przypadku ze strony szerszej 300 mm na węższą 200 mm. Rozwiązanie pozwala zachować stabilność konstrukcji i uporządkować układ przewodów przy przejściu przez zwężenie, rozwidlenie lub zakończenie trasy.

Kształtka wykonana jest ze stali o grubości blachy 1,5 mm, co zapewnia sztywność połączenia i przenoszenie obciążeń charakterystycznych dla tras kablowych. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, zgodny z praktyką zastosowań przemysłowych i obiektowych. W ofercie dostępna jest również stal cynkowana metodą Sendzimira PN-EN 10346:2015-09, oznaczana jako S. Na zamówienie możliwe jest wykonanie ze stali cynkowanej metodą zanurzeniową PN-EN ISO 1461:2023-02, oznaczenie F, ze stali nierdzewnej oznaczenie E oraz z lakierowaniem w standardowej palecie RAL, oznaczenie L.

Montaż i kompatybilność

Połączenie realizuje się za pomocą 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Takie mocowanie zapewnia stabilne przeniesienie obciążenia między odcinkami o różnej szerokości. Przy nietypowych zamówieniach należy podać wymiary a i b, co umożliwia wykonanie redukcji o indywidualnych gabarytach.

Zamawiając kształtki należy podać symbol drabiny, aby dobrać odpowiednie szczeble i przystosowane do nich uchwyty kablowe. Dla drabinek z profilem DK wymagany jest szczebel drabinki DK oraz uchwyt kablowy typu UKZ. Dla drabinek z profilem DU wymagany jest szczebel drabinki DU oraz uchwyt kablowy typu UK. Dzięki temu redukcja współpracuje z istniejącą trasą bez konieczności wymiany akcesoriów.

Zastosowanie i warunki pracy

Redukcja prawa znajduje zastosowanie przy projektowaniu tras kablowych, gdzie konieczne jest zmniejszenie szerokości prowadzenia kabli. Zmiana szerokości odbywa się płynnie, bez konieczności cięcia drabinki i zachowania ciągłości prowadzenia.

Standardowo produkt nie posiada systemu utrzymania sprawności działania E30, E90 w czasie pożaru. Opcja E90 jest dostępna na zamówienie dla szerokości w zakresie 100 mm do 400 mm. Brak deklaracji odporności ogniowej w wersji standardowej oznacza, że kształtka przeznaczona jest do zastosowań, w których nie wymagane jest utrzymanie drogi kablowej w warunkach pożaru.
