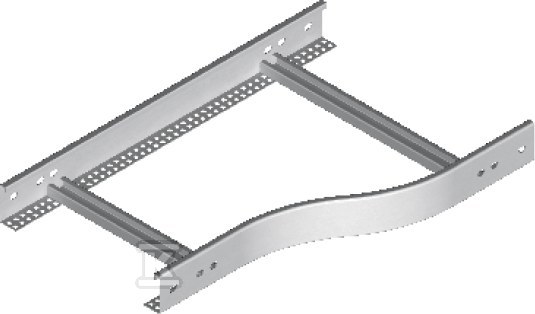

Redukcja prawa RDPP300/200H50N 458630

Redukcja szerokości drabinki kablowej H50 po prawej stronie

Zmiana szerokości trasy kablowej bez przerywania ciągłości prowadzenia przewodów. Redukcja przeznaczona do drabinek kablowych serii H50 pozwala płynnie przejść z szerszego odcinka na węższy, zachowując stabilność konstrukcji i możliwość montażu uchwytów kablowych na szczeblach. Rozwiązanie sprawdza się w miejscach, gdzie trasa musi zostać zwężona ze względu na ograniczenia przestrzenne, przejścia przez przeszkody lub rozgałęzienia instalacji.

Konstrukcja i materiał

Element wykonany jest ze stali o grubości blachy 1,5 mm. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, co zapewnia odporność na korozję w typowych warunkach instalacji przemysłowych i obiektowych. W ofercie bazowej materiał odpowiada stali cynkowanej metodą Sendzimira wg PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową wg PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL.

• stal o grubości 1,5 mm zapewnia sztywność przy zachowaniu możliwości montażu
• ocynk ogniowy podnosi odporność na działanie wilgoci i czynników atmosferycznych
• szczeble przystosowane do montażu uchwytów kablowych UK/UKO oraz UKP

System nie posiada deklarowanego utrzymania sprawności działania E30/E90 w czasie pożaru.

Montaż i kompatybilność z trasą kablową

Redukcja montowana jest do istniejącej drabinki kablowej H50 po prawej stronie. Do prawidłowego połączenia wymagane jest użycie 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Dzięki temu uzyskuje się stabilne, mechanicznie ciągłe przejście między odcinkami o różnej szerokości.

• montaż realizowany na szczeblach drabinki, bez konieczności cięcia konstrukcji
• kompatybilność z uchwytami kablowymi UK/UKO i UKP montowanymi na szczeblach
• przy nietypowych zamówieniach należy podać wymiar a i b, co pozwala na wykonanie redukcji o indywidualnych gabarytach

Wymiary, masa i warunki pracy

Przejście realizuje szerokość większą 300 mm na szerokość mniejszą 200 mm. Masa jednego elementu wynosi 1,63 kg. Redukcja przeznaczona jest do zmiany szerokości trasy kablowej w instalacjach elektrycznych i telekomunikacyjnych, gdzie wymagane jest zachowanie ciągłości prowadzenia kabli przy jednoczesnej redukcji zajmowanej przestrzeni.
