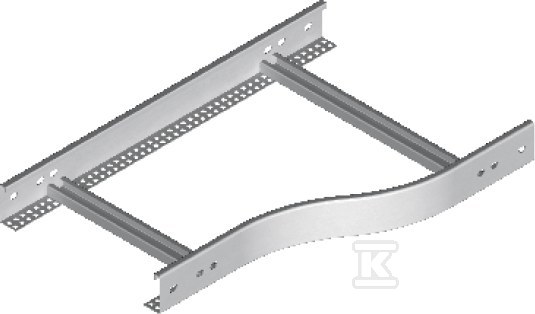

Redukcja prawa RDPP400/300H45N 448240

Redukcja szerokości trasy kablowej dla drabinek kablowych

Zmiana szerokości trasy kablowej w jednym miejscu bez przerywania ciągłości prowadzenia przewodów. Redukcja prawa przechodzi z 400 mm na 300 mm i pozwala płynnie zawęzić lub rozszerzyć trasę w instalacji drabinkowej. Wykonanie z blachy o grubości 1,5 mm zapewnia sztywność połączenia, a wysokość 4,5 cm odpowiada standardowej wysokości profilu H45. Długość elementu to 60 cm, masa 1,68 kg, co ułatwia montaż na wysokości bez nadmiernego obciążenia konstrukcji wsporczej.

Konstrukcja i materiał

Podstawowy materiał to stal z zabezpieczeniem powierzchni ocynk ogniowy. W standardzie S jest to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja F ze stalą cynkowaną metodą zanurzeniową wg PN-EN ISO 1461:2023-02, wersja E ze stali nierdzewnej oraz wersja L z lakierowaniem w standardowej palecie RAL. Grubość blachy 1,5 mm przekłada się na odporność mechaniczną w trakcie transportu i eksploatacji, a ocynkowanie zapewnia ochronę przed korozją w typowych warunkach przemysłowych i obiektowych.

Montaż i kompatybilność

Element przeznaczony jest do łączenia drabinek kablowych o różnych szerokościach. Do prawidłowego montażu należy użyć 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Przy nietypowych zamówieniach wymagane jest podanie wymiarów a i b. Zamawiając kształtki należy podać symbol drabiny, aby dobrać odpowiednie szczeble i przystosowane do nich uchwyty kablowe. W praktyce oznacza to:

• drabinki z szczeblem DK i uchwytem kablowym typu UKZ - oznaczenie A,
• drabinki z szczeblem DU i uchwytem kablowym typu UK - oznaczenie B.

Dobór właściwego typu gwarantuje zachowanie ciągłości prowadzenia kabli i zgodność z systemem mocowań.

Zastosowanie i warunki pracy

Redukcja prawa znajduje zastosowanie tam, gdzie trasa kablowa musi zmienić szerokość, np. przy przejściu z szerszego odcinka rozdzielnicy do węższej gałęzi rozdzielczej. Brak systemu utrzymania sprawności działania E30/E90 w standardzie oznacza przeznaczenie do instalacji bez wymogu odporności ogniowej. Na zamówienie możliwa jest opcja E90 dla szerokości 100 - 400 mm. Dzięki przejrzystej geometrii i standardowym punktom mocowania element współpracuje z typowymi drabinkami kablowymi i pozwala zachować porządek prowadzenia instalacji bez dodatkowych przejściówek.
