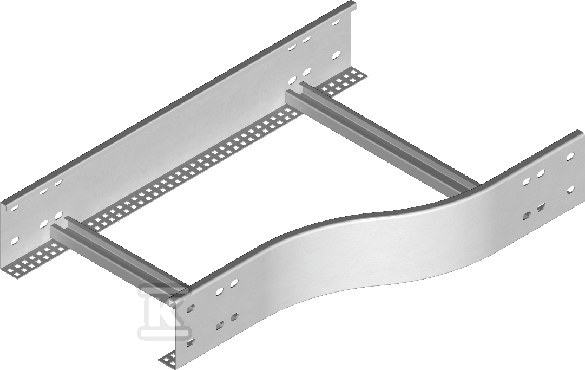

Redukcja prawa RDPP400/300H80N 498040

Redukcja szerokości trasy kablowej z prawej strony

Zmiana szerokości drabinki kablowej w jednym miejscu, bez przerywania ciągłości trasy. Redukcja prawa przeznaczona jest do łączenia odcinków o różnych szerokościach, gdy przejście ma zachodzić od prawej strony konstrukcji. Dzięki temu instalator może płynnie zawęzić trasę z 400 mm do 300 mm, utrzymując stabilne prowadzenie kabli i zachowując sztywność całej linii.

Element wykonany jest ze stali o grubości blachy 1,5 mm, co zapewnia odpowiednią wytrzymałość mechaniczną przy zachowaniu lekkości montażu. Standardowo stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja ze stalą cynkowaną metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL.

Konstrukcja i materiał

Rdzeń konstrukcji stanowi stalowa blacha 1,5 mm, co przekłada się na sztywność połączenia i odporność na odkształcenia podczas montażu i eksploatacji. Powierzchnia zabezpieczona jest cynkowaniem, w standardzie metodą Sendzimira PN-EN 10346:2015-09. W ofercie na zamówienie:

• F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
• E - stal nierdzewna
• L - lakierowanie w standardowej palecie RAL

Szczeble redukcji są przystosowane do montażu uchwytów kablowych UK/UKO… i UKP…, co pozwala na bezpośrednie mocowanie wiązek bez dodatkowych adapterów.

Montaż i zastosowanie

Redukcja przeznaczona jest do tras kablowych typu drabinkowego, gdzie wymagane jest zawężenie szerokości z prawej strony. Montaż wykonuje się przy użyciu 4 łączników LDCH… oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Dzięki temu połączenie jest pewne i zachowuje ciągłość mechaniczną trasy.

Rozwiązanie sprawdza się w rozdzielniach, halach przemysłowych i obiektach użyteczności publicznej, gdzie trasa kablowa zmienia przekrój w wyniku ograniczeń przestrzennych lub projektowego zwężenia. Przy nietypowych zamówieniach można podać własne wymiary a i b, co umożliwia dopasowanie redukcji do indywidualnych potrzeb instalacji.

Wymiary i parametry użytkowe

Redukcja realizuje przejście z szerokości większej 400 mm na szerokość mniejszą 300 mm. Wysokość profilu odpowiada serii H80N. Masa jednego elementu wynosi 2,17 kg, a opakowanie zawiera 1 szt.

Produkt nie posiada systemu utrzymania sprawności działania E30 ani E90 w czasie pożaru. Jest to element mechaniczny służący do zmiany geometrii trasy, bez funkcji przeciwpożarowej.
